Détails produit / contenu de la livraison

Description :

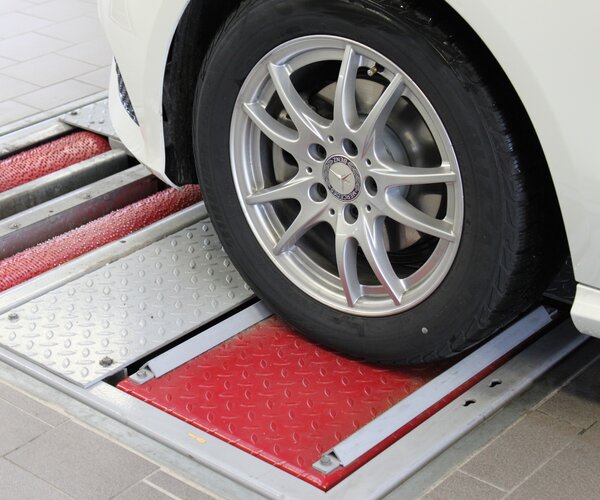

Banc dýÿessai d'amortisseur des essieux,
Contrôle physique de lýÿamortissement des essieux, rapide et
précis, pour voitures et véhicules de transport jusqu'à une
charge maximale de 2,5 t (traversable)

Particulièrement adapté aux chaînes de contrôle de réception,
de diagnostic et de PTI pour les véhicules particuliers en
combinaison avec une fosse de réparation

  • Évaluation d'après le taux d'amortissement
  • Détermination automatique du poids de l'essieu etdu véhicule grâce au poids déterminé au freinomètre
  • Déroulement entièrement automatique du test, démarrage automatique après chargement de plus de 60 kg sur chaque plaque
  • Contrôle de la fréquence de l'oscillation des plaques par

moteurs électriques pour la détermination de l'amplitude de

  • vibration max. suivie de l'interprétation de l'amortissement par essieu
  • Fonction de recherche de bruit pour localiser les bruits parasites sur le véhicule directement surle banc d'essai (en option, seulement en combinaison avec EUROSYSTEM)
  • Châssis en tant que cadre auto-portant
  • Plaques d'essai à suspension à parallélogramme, supprimant la nécessité de fixer les boîtes d'essieux
  • En combinaison avec le webclient CONNECT : Affichage sur le terminal correspondant (appareil intelligent, PC, etc.), avec évaluation du taux dýÿamortissement « D » par un affichage différentiel et une représentation graphique
  • En combinaison avec EUROSYSTEM : Affichage sur un écran d'ordinateur, avec évaluation du taux d'amortissement « D » par un affichage différentiel et une représentation graphique


Modèle :

  • Banc dýÿessai de lýÿamortissement des essieux S W220
  • Châssis autoporteur divisé (Split)
  • Revêtement par peinture poudre de haute qualité : gris anthracite, RAL 7016


Contenu de la livraison :

  • Banc dýÿessai de lýÿamortissement des essieux C_MSD S 2.5 W220 Châssis divisé
  • Prêt pour la connexion à la chaîne de contrôle CONNECT


Téléchargements

Documents de vente

Fiche Technique

Documentation technique

Notices d'instructions

Caractéristiques techniques

Caractéristiques techniques :

Charge d'essieu (contrôlable)2200 kg
Charge d'essieu (traversable)2500 kg
Puissance d'entraînement2x 1,1 kW
Course d'oscillation6,5 mm
Fréquence d'oscillation (réglée)2 - 10 Hz
Hauteur de levage max. des plaques70 mm
Affichage des valeurs mesurées
(tauxd'amortissement « D »)0,02 - 0,3 (sans unité)
Fusibles gG16 A
Alimentation électrique1/N/PE 230 V 50/60 Hz
Dimensions du châssis (L x l x P)280 x 800 x 1160mm
