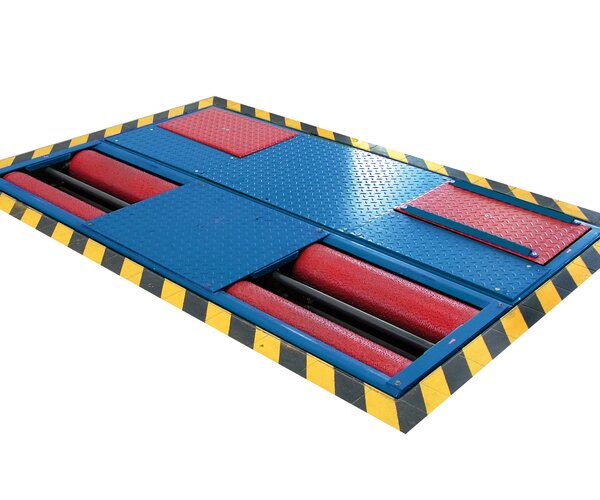

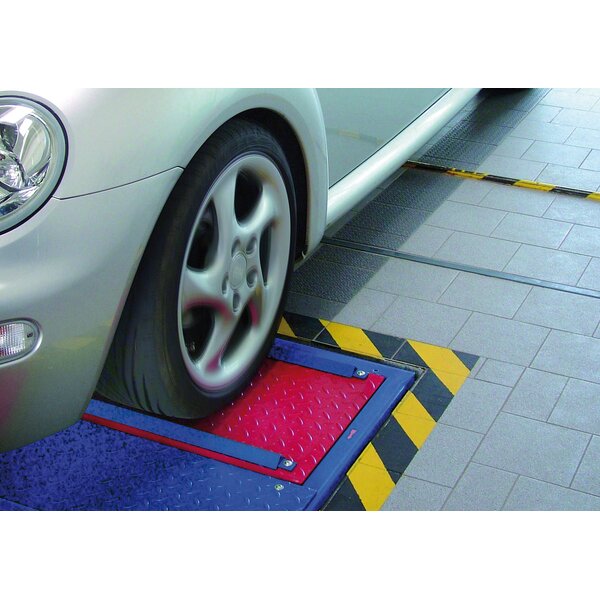

MSD 3000 VP 215033

Le banc de test de l’amortissement de l’essieu MSD 3000 se distingue par la rapidité et la précision de la vérification physique de l'amortissement de l’essieu. Grâce à l’excitation de plaque à fréquence variable au moyen d’un moteur électrique, l’amplitude de vibration maximale est atteinte et l'amortissement d’essieu est évalué grâce au principe d’amortissement de Lehr. La procédure de test entièrement automatisée comprenant l'évaluation du poids de l’essieu et du véhicule permet d'évaluer l'amortissement de l’essieu de façon sûre et rapide.

Détails produit / contenu de la livraison

Description :

  • Vérification physique rapide et précise de l'amortissement des essieux
  • Évaluation d'après le taux d'amortissement
  • Détermination automatique du poids de l'essieu et du véhicule grâce au poids déterminé au freinomètre
  • Déroulement entièrement automatique du test, démarrage automatique après chargement de plus de 60 kg sur chaque plaque
  • Contrôle de la fréquence de l'oscillation des plaques par moteurs électriques pour la détermination de l'amplitude de vibration max. suivie de l'interprétation de l'amortissement par essieu
  • Fonction de recherche de bruit pour localiser les bruits parasites sur le véhicule directement sur le banc d'essai (en option)
  • Châssis en tant que cadre auto-portant
  • Plaques d'essai à suspension à parallélogramme, supprimant la nécessité de fixer les boîtes d'essieux

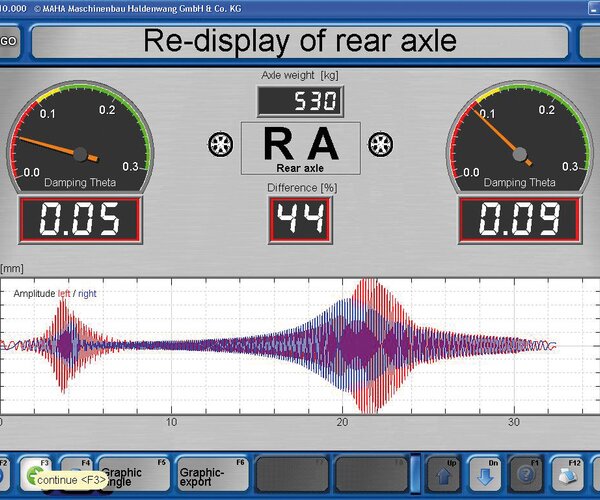

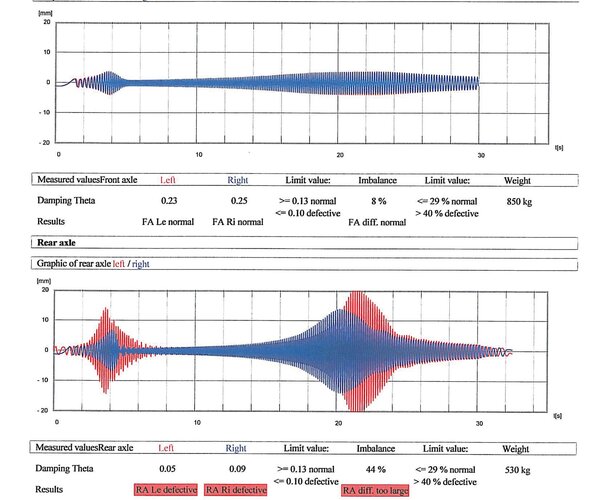

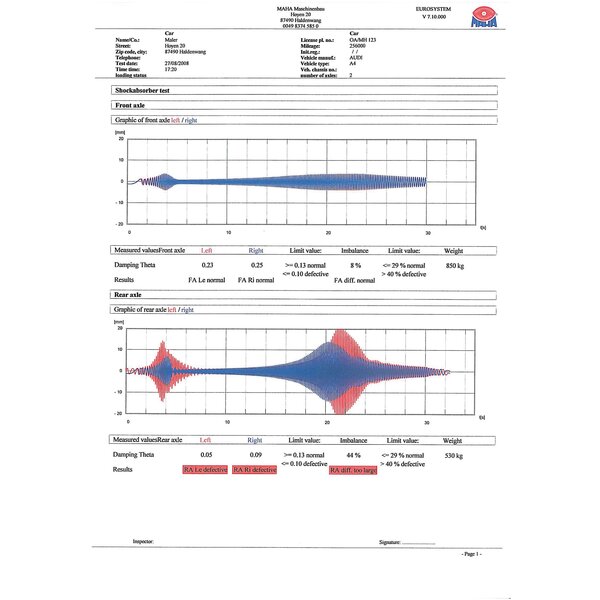

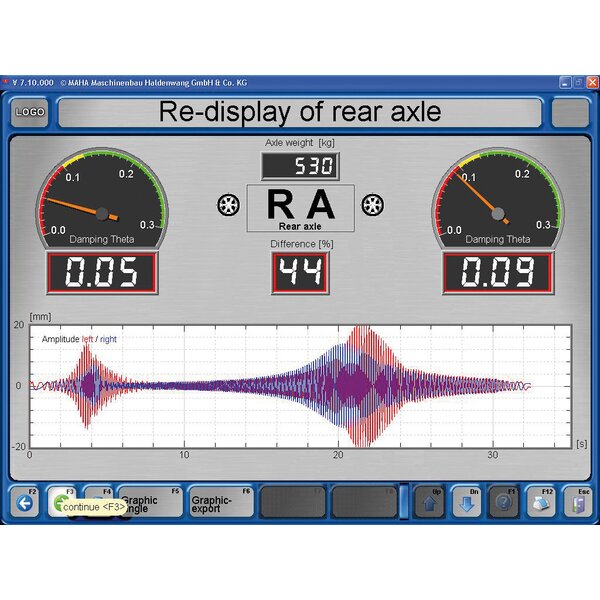

  • En association avec EUROSYSTEM: affichage sur un écran d'ordinateur, avec évaluation du taux d'amortissement

« D » par un affichage différentiel et une représentation

  • graphique
  • En association avec le freinomètre LON: affichage analogique LON, avec évaluation du taux d'amortissement « D »
  • Revêtement par peinture poudre de haute qualité:

Gris anthracite, RAL 7016

Matériel fourni:

  • Châssis banc d'essai de l'amortissement des essieux MSD 3000 EURO
  • Prêt pour la connexion à la piste d'essai EUROSYSTEM ou LON
  • Prêt pour l'utilisation sur une base autonome (pupitre de communication MCD 2000 et l'électronique correspondante requis)

Téléchargements

Documents de vente

Fiche Technique
Fiche technique MSD 3000
DE EN
Fiche technique (Version imprimable) MSD 3000
DE EN

Documentation technique

Notices d'instructions
Notice d'instructions MSD 3000
DE EN

Caractéristiques techniques

Caractéristiques techniques :

Charge d'essieu (contrôlable)2200 kg
Charge d'essieu (traversable)2500 kg
Piste min.880 mm
Piste max.2200 mm
Puissance d'entraînement2 x 1,1 kW
Course d'oscillation6,5 mm
Fréquence d'oscillation (réglée)2 - 10 Hz
Hauteur de levage max. des plaques70 mm
Affichage des valeurs mesurées
(taux d'amortissement « D »)0,02 - 0,3 (sans unité)
Fusibles gG16 A
Alimentation électrique1/N/PE 230 V 50/60 Hz
Dimensions du châssis (L x l x P)280 x 800 x 2320 mm
