Détails produit / contenu de la livraison
Description:

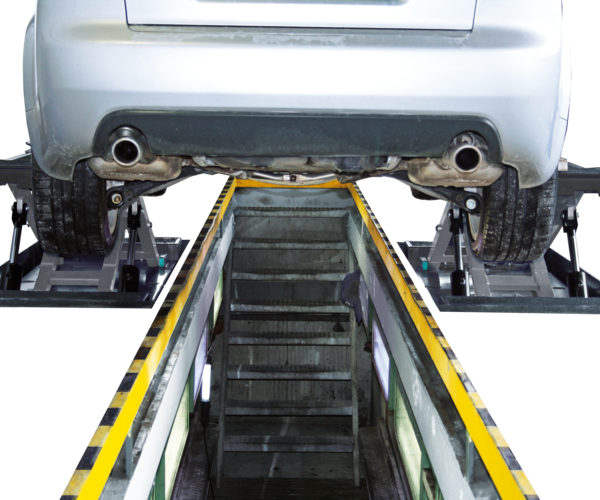

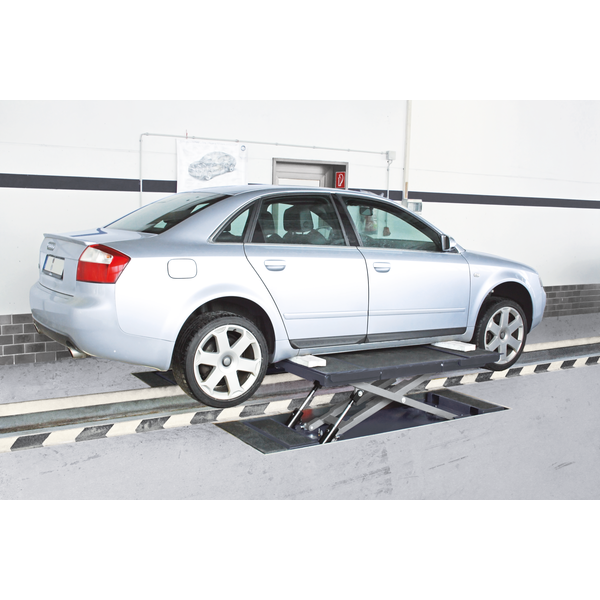

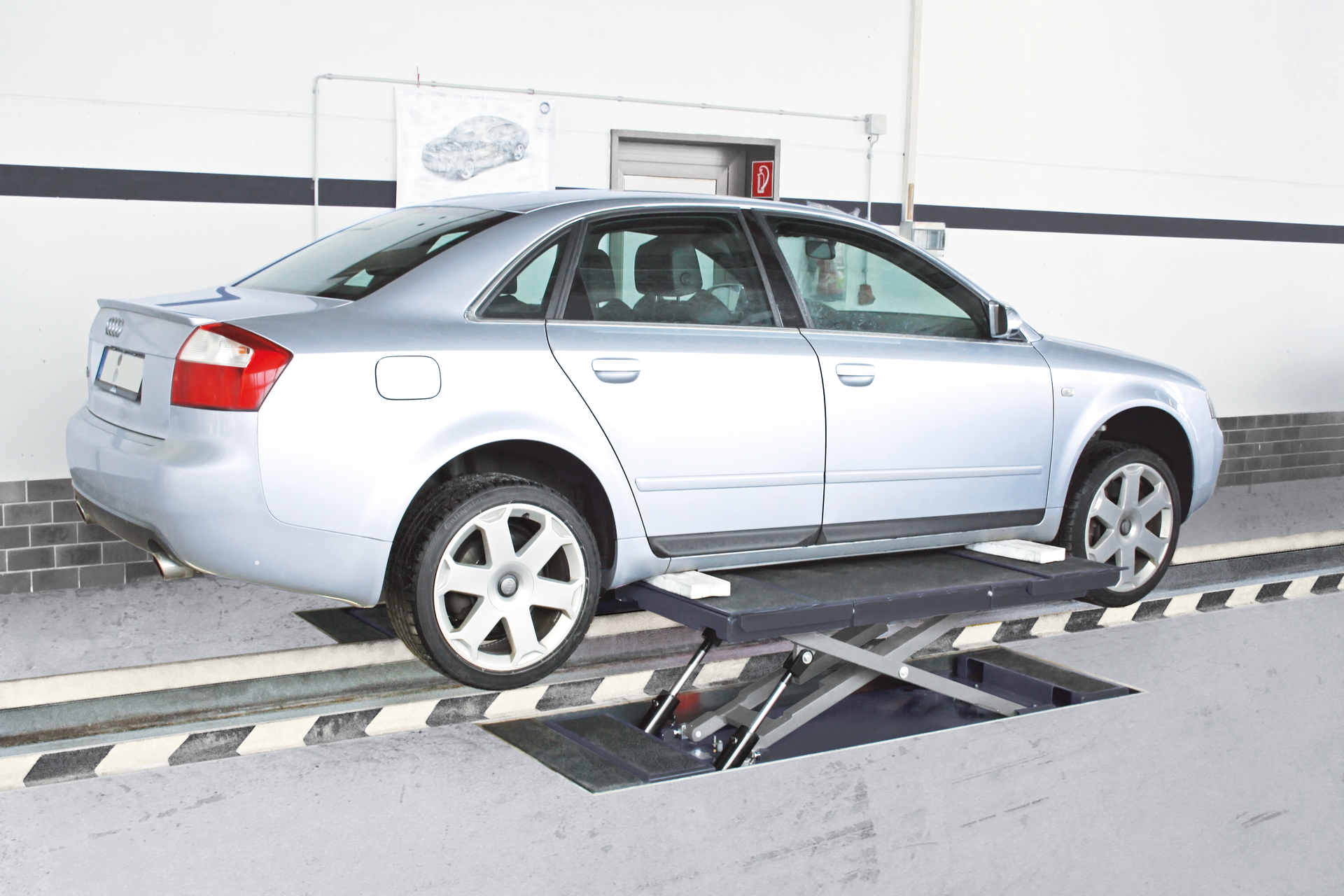

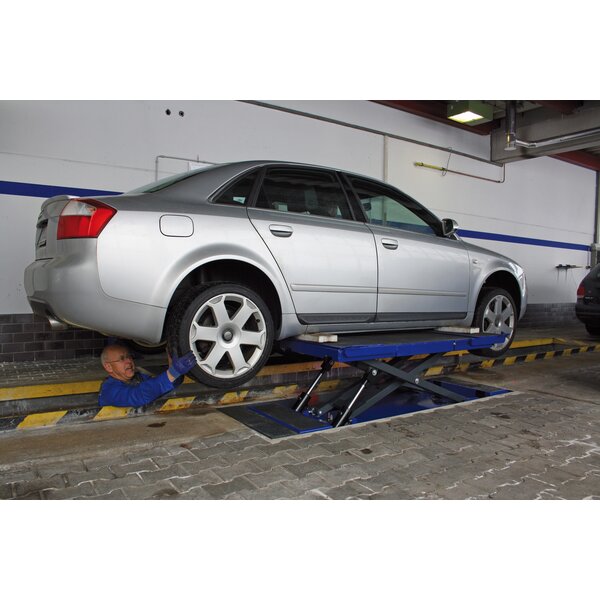

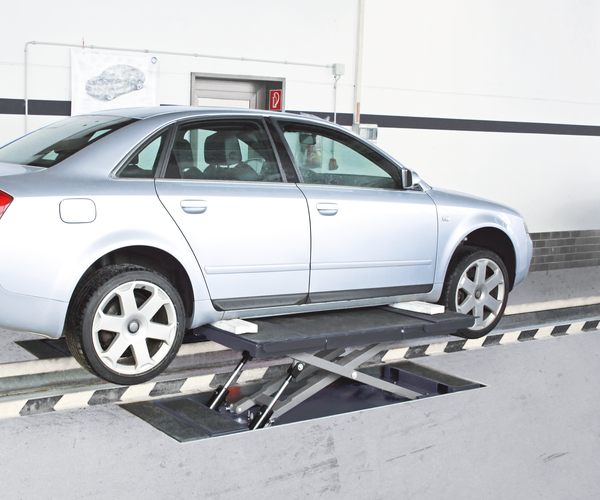

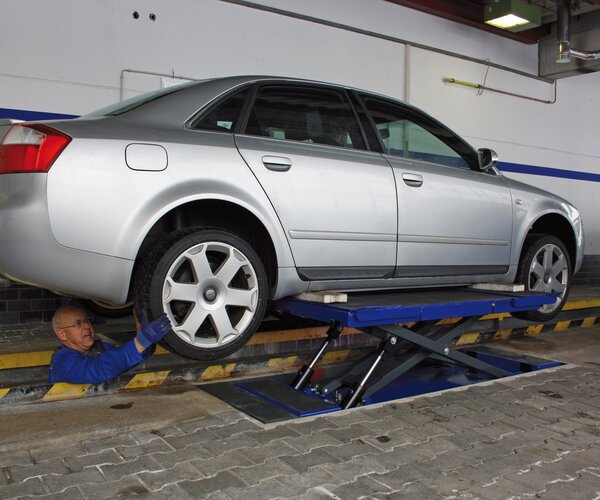

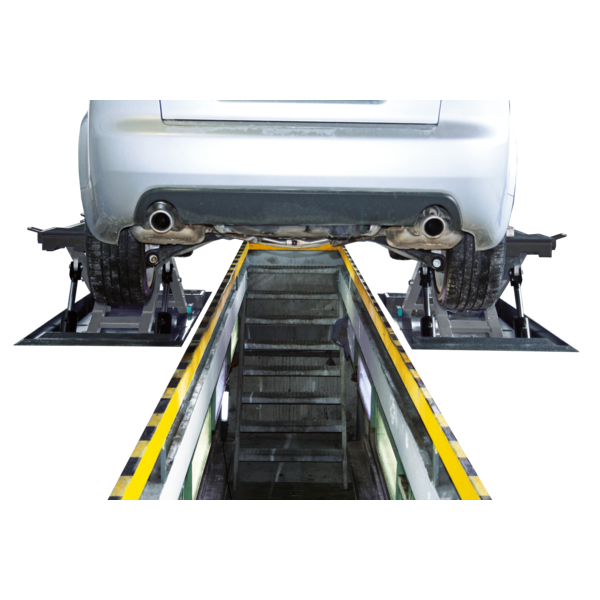

- Montage encastré sur fosse, pas de liaison mécanique entre les deux bras de ciseaux
- Traversable par une charge de roues de 10 t, donc idéal pour le montage sur fosse pour véhicules utilitaires
- Nivellement automatique en position basse

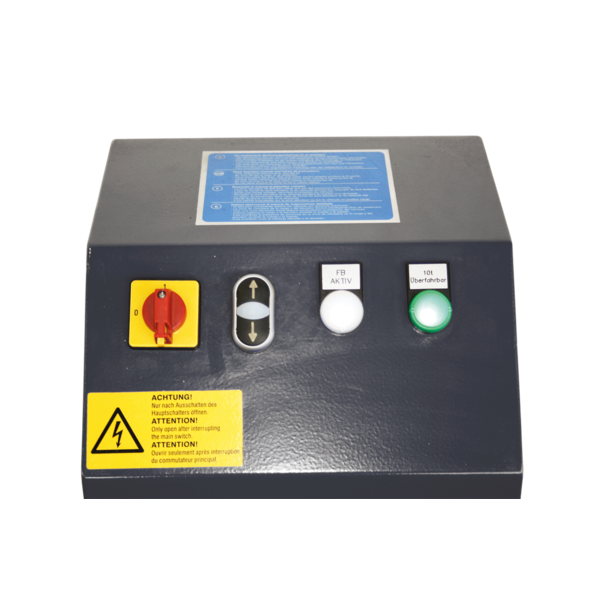

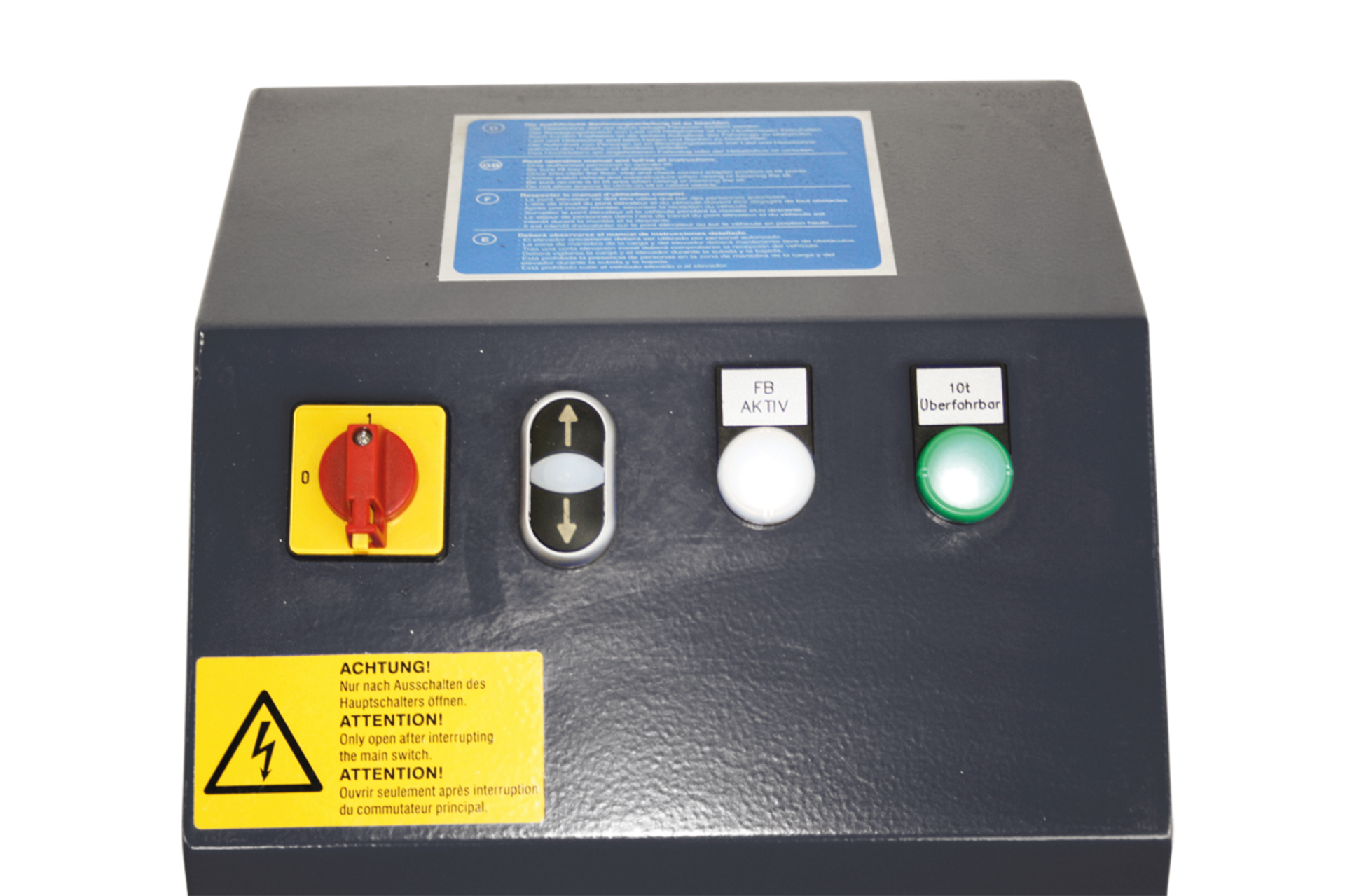

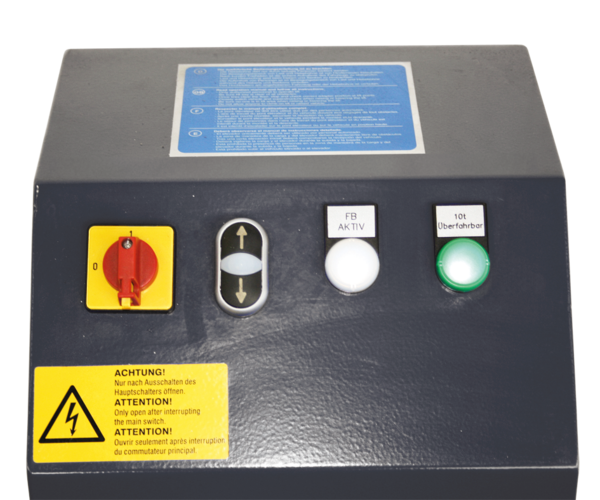

- Signal lumineux sur le pupitre, donnant l'autorisation d'entrer sur l'élévateur une fois qu'il est complètement abaissé
- Cuve d'encastrement de fondation constituant un coffrage perdu, livrée séparément (au préalable)
- Charge de roues 3,5 t
- Importante course utile de 450 mm (à partir du plancher)
- Importante longueur de course de 1500 mm à 2000 mm
- Plateaux de réception très larges
- Temps de levage et d'abaissement courts 9 s/9 s
- Grandesécurité grâce à 2 vérins de chaque côté des ciseaux (double circuit « maître-esclave »)

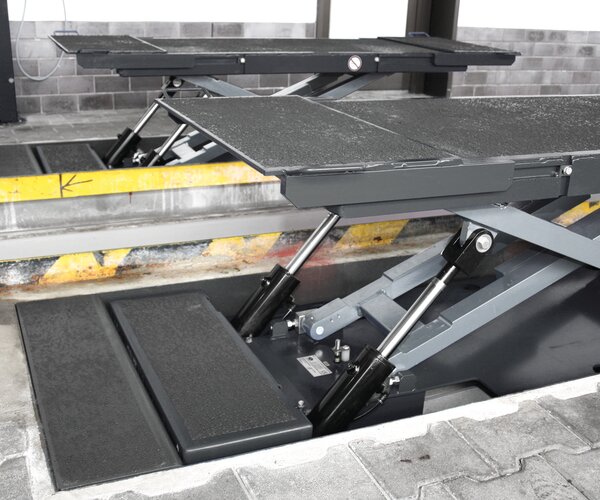

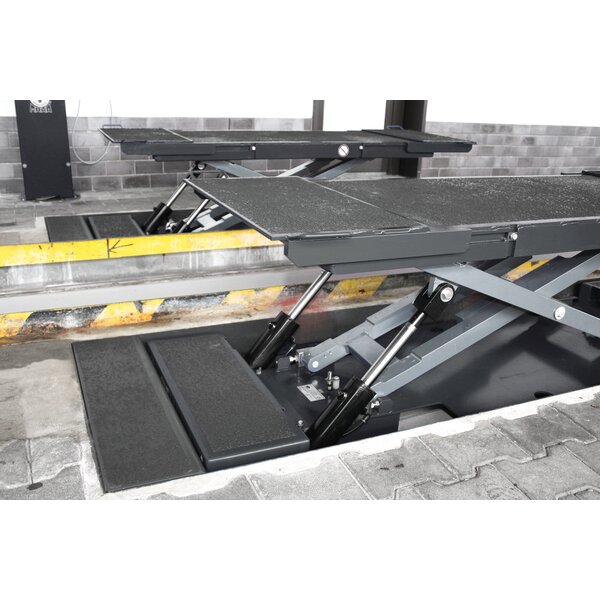

- Vérins disposés à l'extérieur des ciseaux, ce qui offre une grande stabilité latérale
- Pas d'air comprimé nécessaire

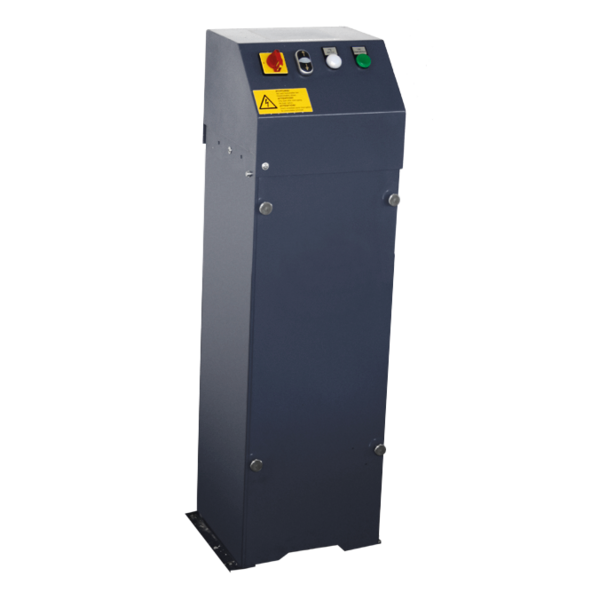

- Pupitre de commande vertical à dimension extérieure compacte

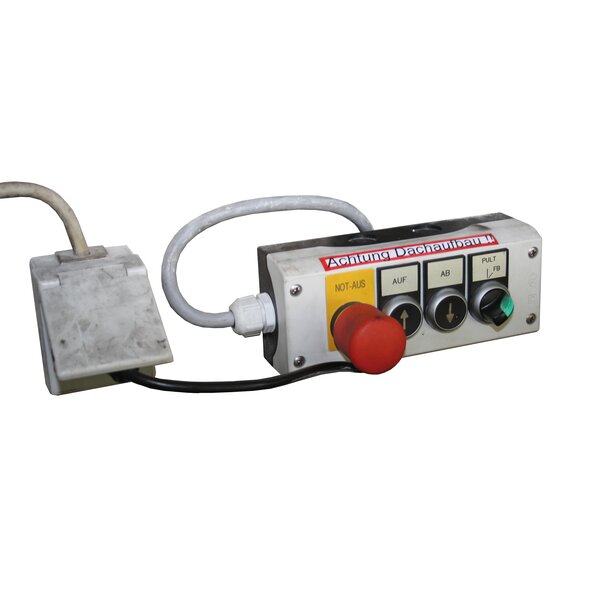

- Unité de commande supplémentaire pouvant être montée à l'intérieur de la fosse avec un interrupteur de sécurité et un interrupteur de descente d'urgence
- Équipement d'abaissement d'urgence, contrôlable de manière simple et sécurisée depuis le pupitre de commande
- Sécurisation des points de cisaillement et d'écrasement par un dispositif d'arrêt CE en série
- Revêtement par peinture poudre de haute qualité:
- Gris anthracite, RAL 7016 (Plaques de réception, Cadre de sol, Ciseaux)
- Gris fenêtre, RAL 7040 (Pupitre de commande)
Matériel fourni :
- Élévateur de roue pour fosse type MPL 3.5
- Pupitre de commande avec contrôle et groupe hydraulique
- Unité de commande supplémentaire pouvant être montée à l'intérieur de la fosse
- Tuyau hydraulique et conduit hydraulique pour l'intérieur de la fosse; distance max. entre l'élévateur et le groupe moteur 2 m
- Notice et livret d'inspection
- Déclaration de conformité CE
- Emballage de transport
--------------------------------------------------------------
ATTENTION :
LIVRAISON PRÉALABLE seulement possible pour la cuve de
fondation VZ 972375 !
--------------------------------------------------------------
Caractéristiques techniques
| Chargement CE | 3500 kg |
| Hauteur d'élévation max. | 450 mm |
| Temps de levage/descente | |
| en fonction de la charge env. | 9 s/9 s |
| Profondeur d'encastrement | 260 mm |
| Largeur des plateaux | 683 mm |
| Longueur des plateaux | 1500 - 2000 mm |
| Puissance d'entraînement | 2,2 kW |
| Pression de fonctionnement | 170 bars |
| Largeur totale (en fonction de la fosse), | |
| recommandée | 2250 mm |
| Alimentation électrique | 3/N/PE400 V 50 Hz |
| Fusibles gG | 16 A |
| Sécurisation des points de cisaillement Contrôle de tonalité | |
| Poids avec emballage approx. | 1100 kg |
| Dimensions de l'emballage (L x l x H) | 2100 x 800 x 500 mm |
| Dimensions d'emballage | |
| cuve de fondation (L x l x H) | 2360 x 1000 x 700 mm |
| Quantité de fluide hydraulique | 10 l |
