Détails produit / contenu de la livraison

  • montage posé au sol-

Description :

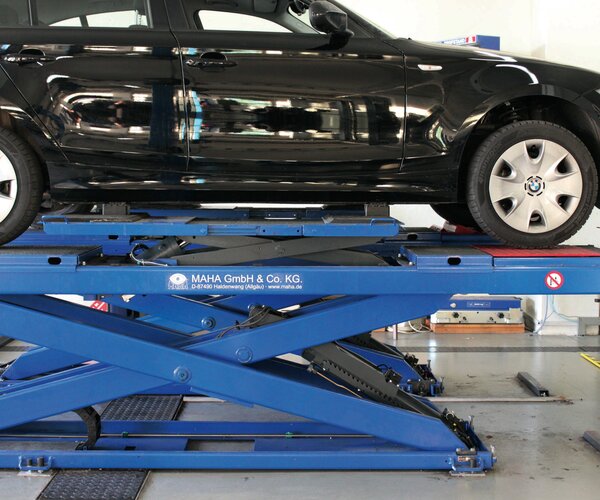

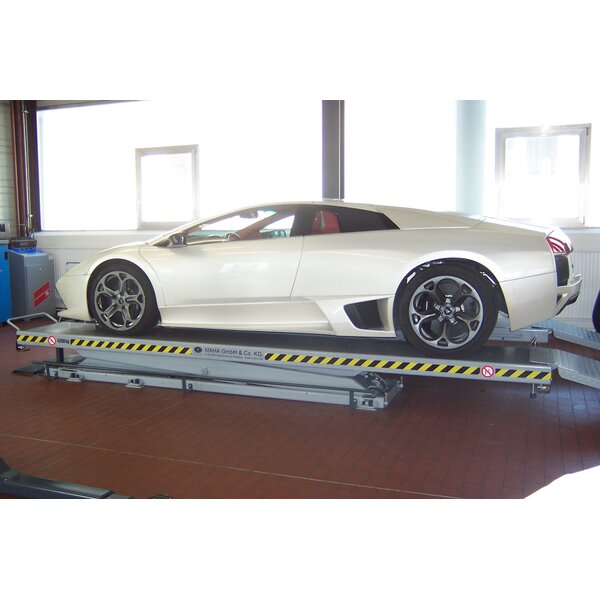

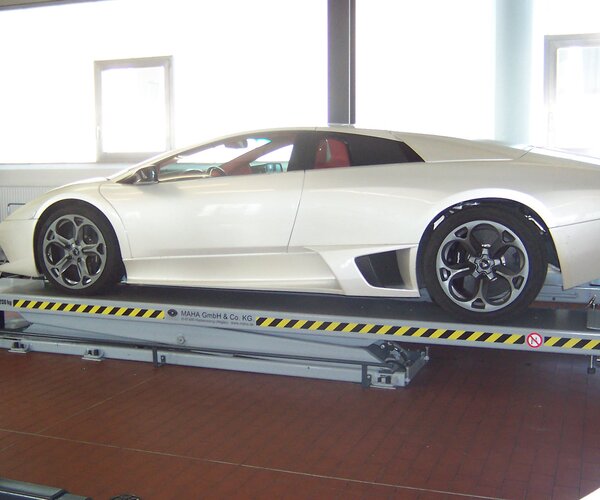

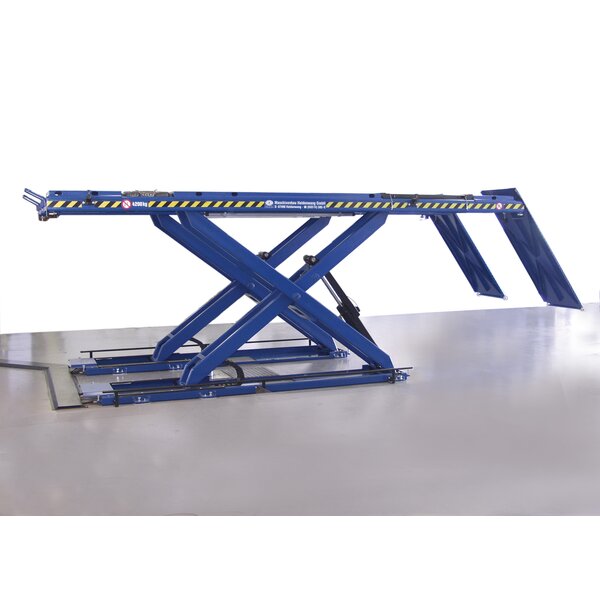

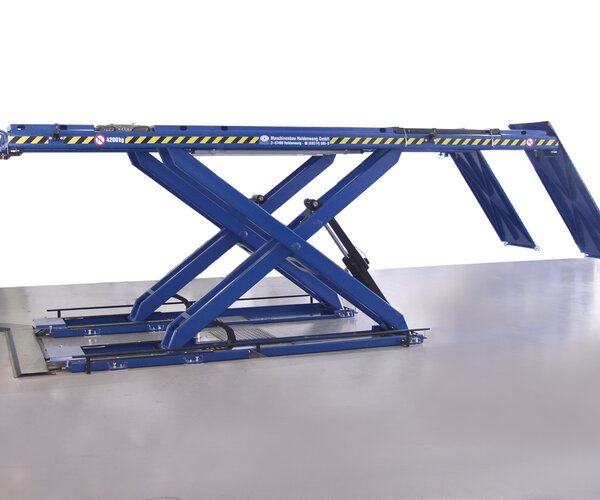

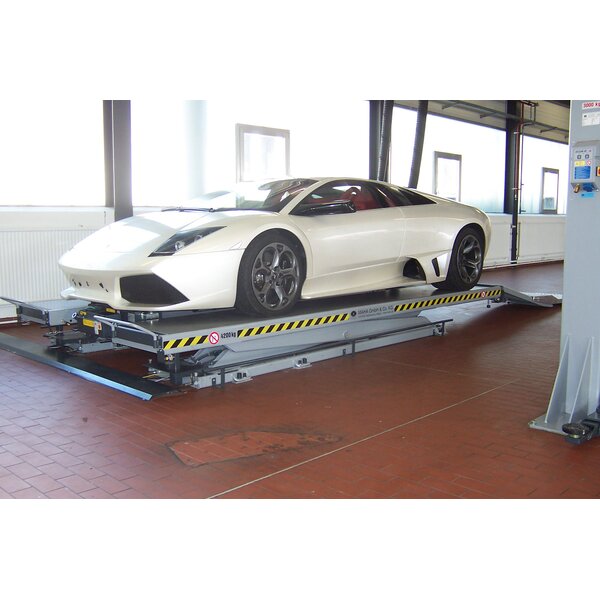

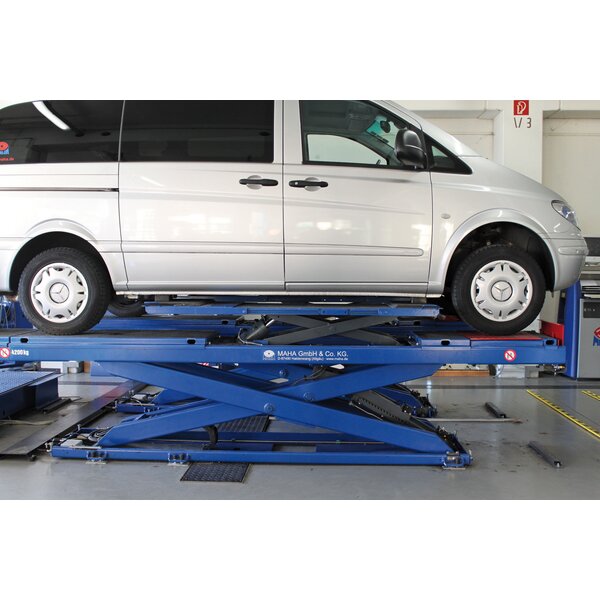

  • Pont élévateur à ciseaux pour pose au sol
  • Construction très robuste et éprouvée, conçue pour un débit de véhicules élevé et une longue durée de vie
  • Haute stabilité latérale et rigidité flexionnelle, convient pour un alignement précis des roues
  • Rail de guidage pour élévateur d'essieux déjà intégré au chemin de roulement

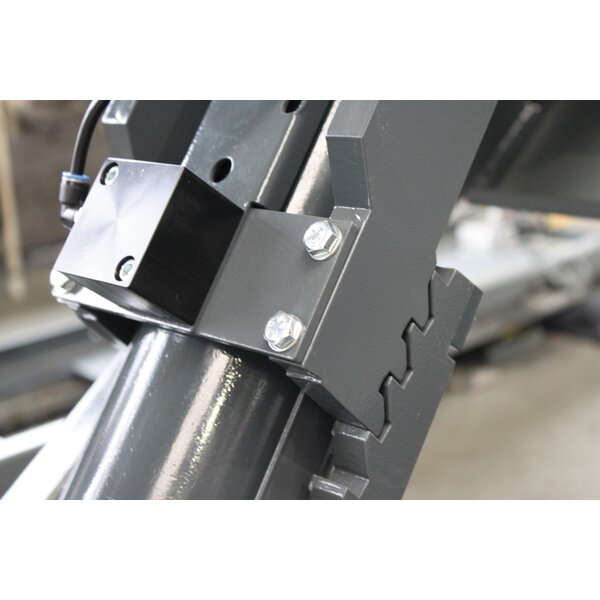

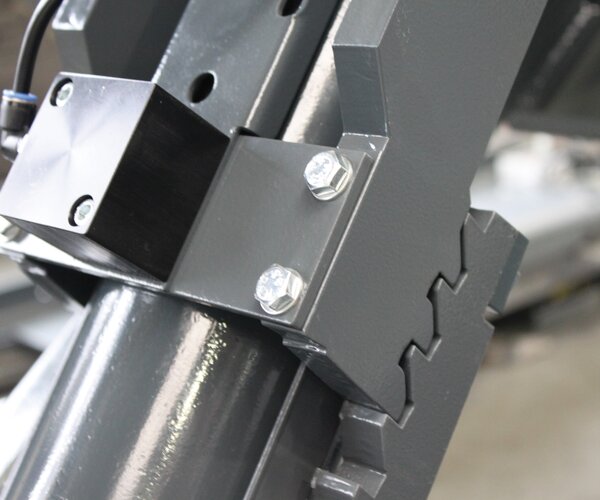

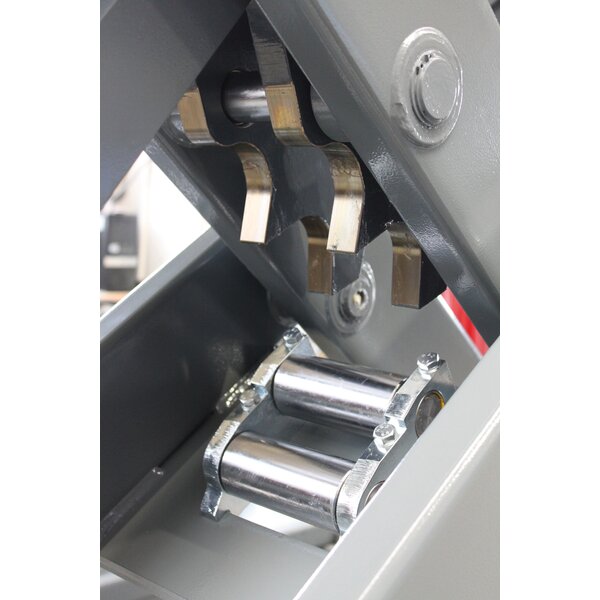

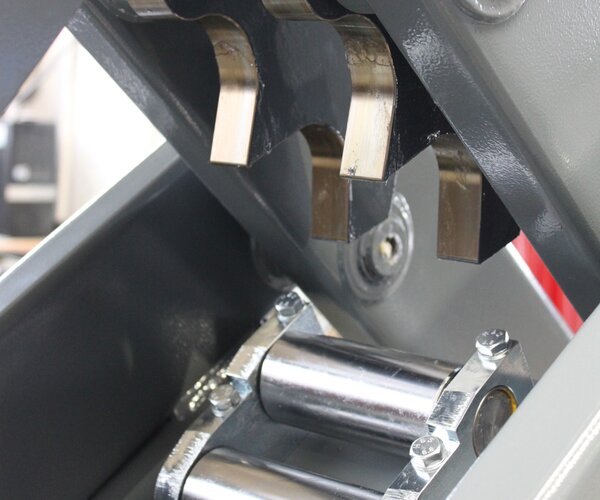

  • Loquets et cylindres de repos comme dispositif de sécurité supplémentaire

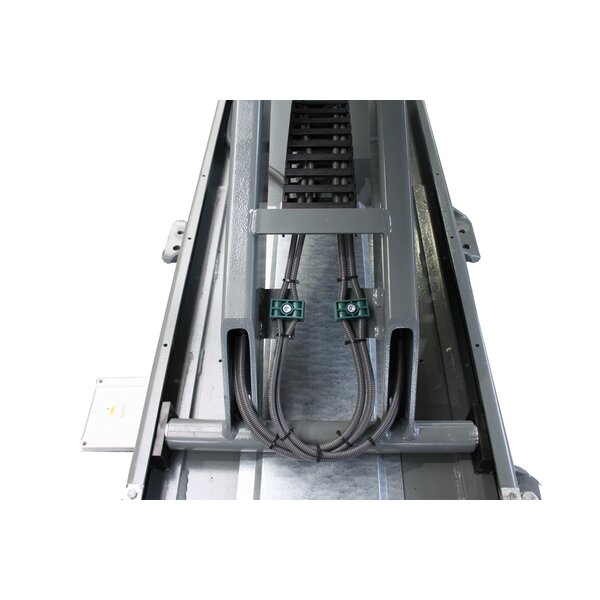

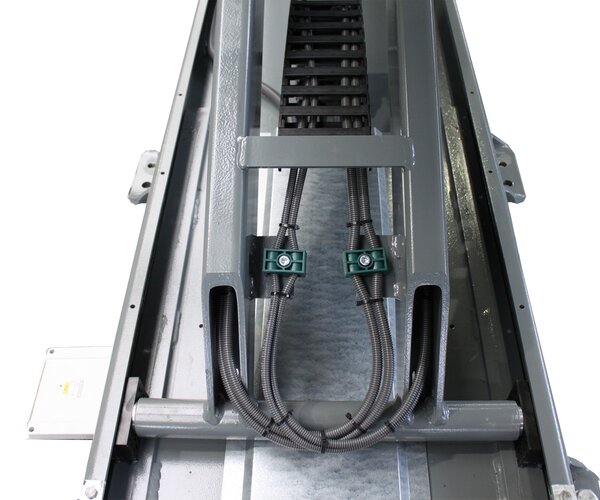

  • Les câbles et tuyaux hydrauliques passent par des tubes à l'intérieur des ciseaux de façon particulièrement sécurisée
  • Traverse simple grâce à une hauteur de passage faible
  • Hauteur de levage importante, jusqu'à 2 m, facilite les travaux de réparation et l'accès au véhicule
  • ARRÊT D'URGENCE en cas de panne de courant

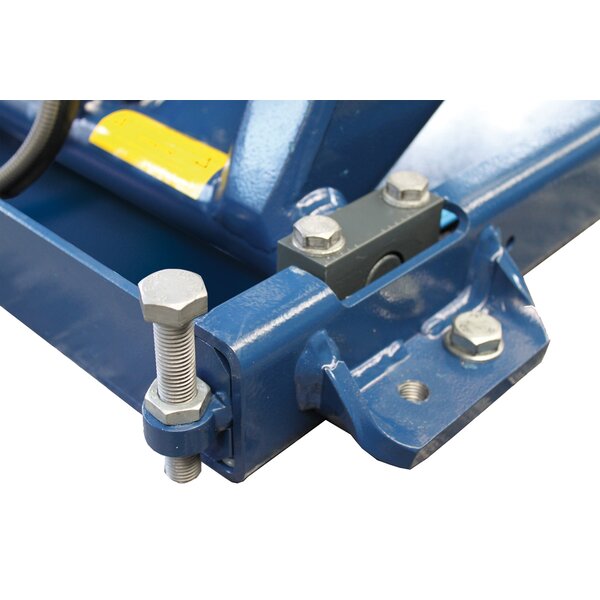

  • Traitement anti-corrosion et traitement des corps creux supplémentaire
  • Laquage par revêtement en poudre de haute qualité :
    • Gris anthracite, RAL 7016 (Surfaces de roulement, structures de surface de roulement, Rampes de passage, Cadre de sol)
    • Gris fenêtre, RAL 7040 (Ciseaux, Pupitre de commande)


  • Synchronisation automatique des chemins de roulement et du levage auxiliaire (option)
  • Un système de mesure des distances intégré de façon sécurisée aux cylindres de levage ( Système de mesure absolument linéaire ) rend superflus les barrières lumineuses et les interrupteurs électriques pour la détection de la hauteur de levage
  • Sécurité accrue grâce à l'arrêt immédiat à la collision

(unilatérale) avec un obstacle à une différence de hauteur

  • minimale
  • Sécurisation des points de cisaillement et d'écrasement par un dispositif d'arrêt CE
  • Arrêt automatique lorsque le pont atteint la hauteur souhaitée grâce à des points d'arrêts programmables individuellement
  • Clavier robuste


  • Inclinaison du chemin de roulement pour une meilleure entrée et sortie disponible en option

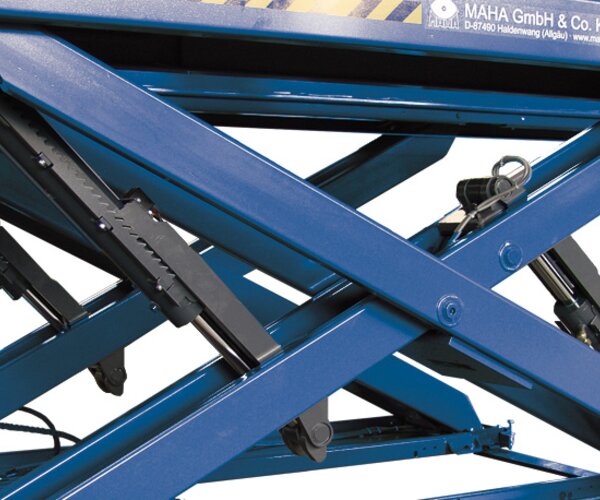

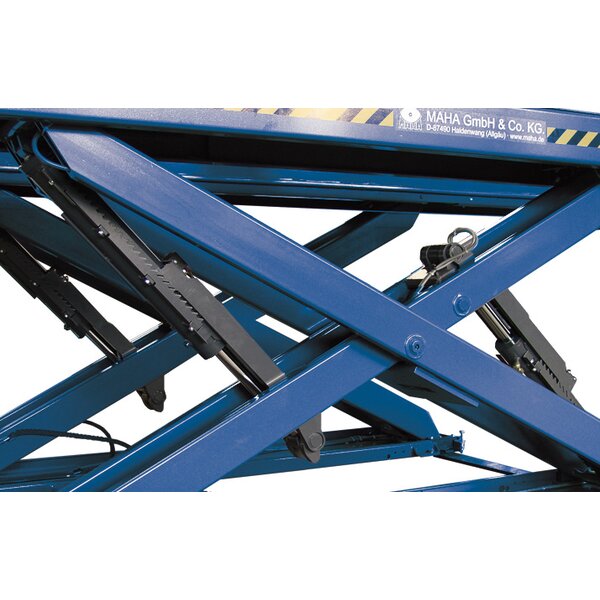

  • Double loquet en option pour une stabilité accrue des bras de ciseaux pour le contrôle de l'alignement des roues (impossible avec l'élévateur roues libres)
  • Réduction du temps de levage/ d'abaissement possible en option


Matériel fourni:

  • Pontélévateur à doubles ciseaux, type: DUO CM 4.2 A
  • Pupitre de commande avec contrôle et groupe hydraulique
  • Interrupteur principal verrouillable

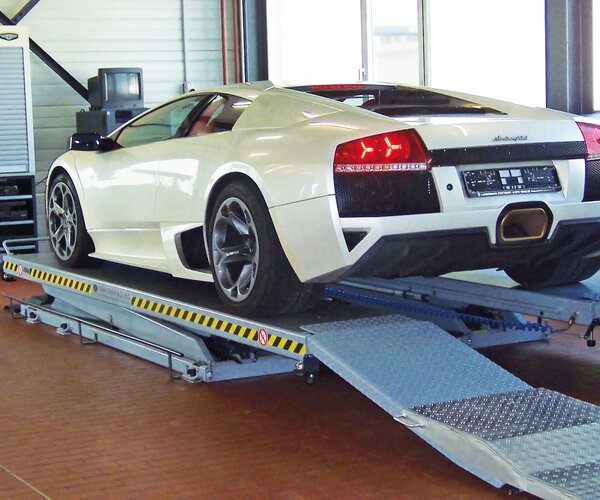

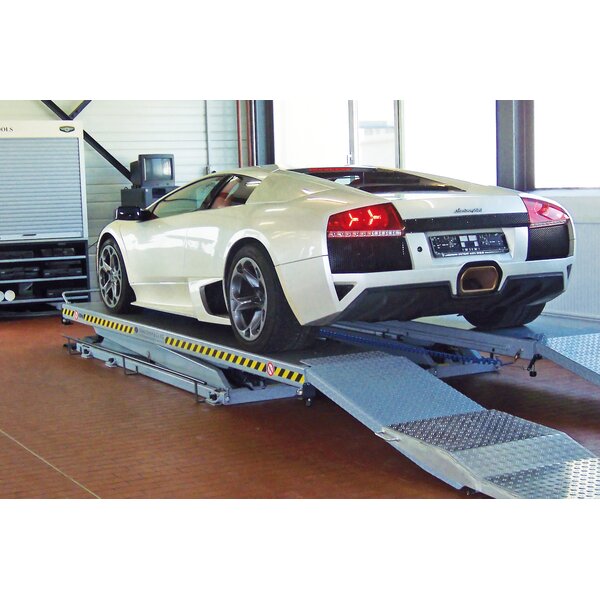

  • 2 rampes d'accès, 2 arceaux de sécurité

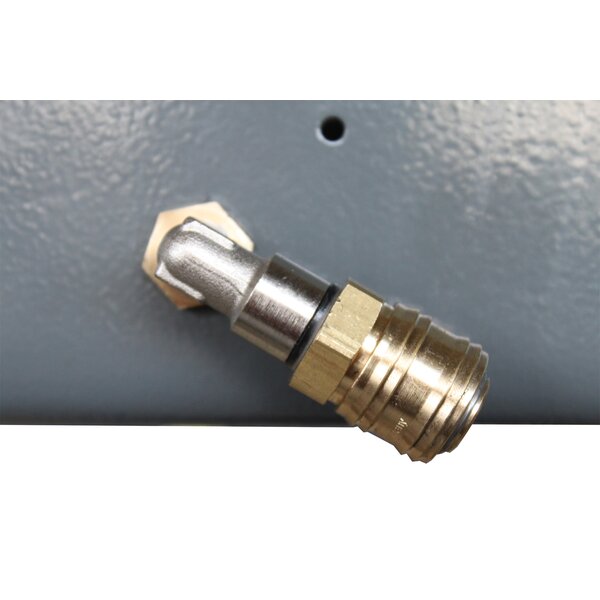

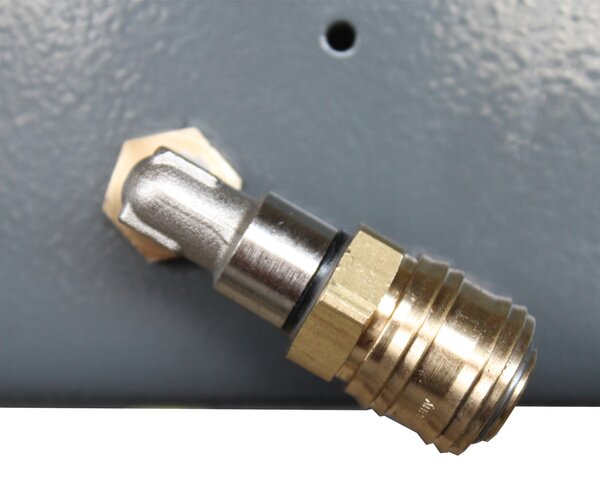

  • 2 raccords rapides de pression d'air sur le cheminde roulement
  • Plaque de protection pour les câbles et les tuyaux hydrauliques
  • 8 boucles de corde pour l'aide au transport
  • Manuel d'utilisation et livret de test
  • Déclaration de conformité CE
  • Emballage de transport

Téléchargements

Documents de vente

Brochures
Fiche Technique

Documentation technique

Notices d'instructions

Caractéristiques techniques

Caractéristiques techniques :

Capacité portante CE4200 kg
Capacité portante CE avec levage auxiliaire4200 kg
Hauteur de levage max.2075 mm
Course de levage1850 mm
Durée de levage/abaissement
approx. en fonction de la charge40/40 s
Dimensions (L x l x H)5900 x 2075 x 240 mm
Hauteur d'accès (sans accessoire)240 mm
Dimensions du chemin de roulement
(L x l x H)4400 x 617 x 126 mm
Longueur optionnelle du chemin de roulement4800 mm
Groupe hydraulique2,5 kW
Pression de fonctionnement hydraulique190 bar
Tension d'alimentation3/N/PE 400 V 50 Hz
Fusibles gG16 A
Poids2650 kg
Poids avec emballage approx.2700 kg
Dimensions de l'emballage (L x l x H)4500 x 800 x 800 mm
Quantité approx. d'huile hydraulique (non fournie)40 l
