Détails produit / contenu de la livraison
- montage encastré -
Description :

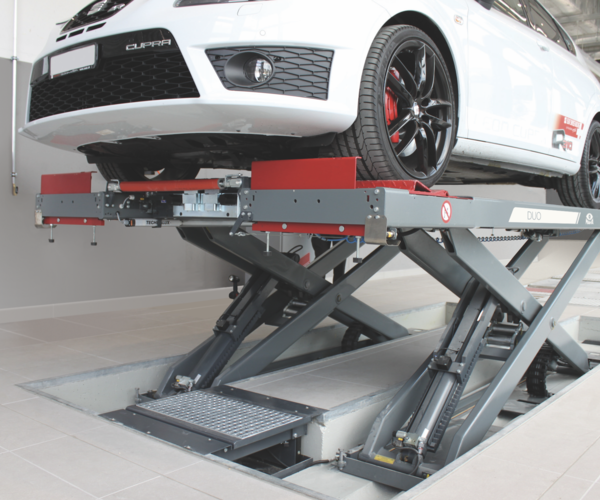

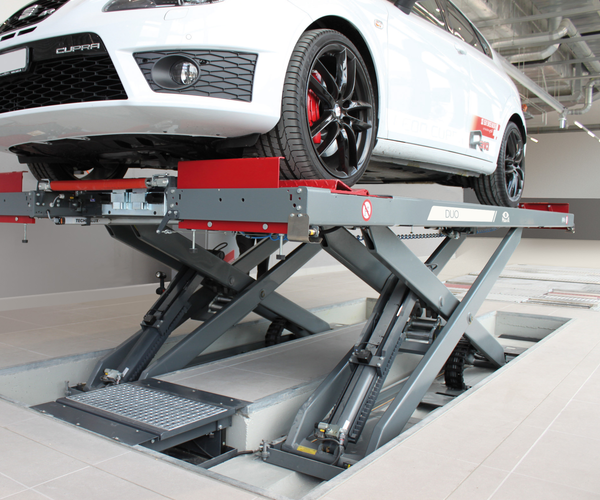

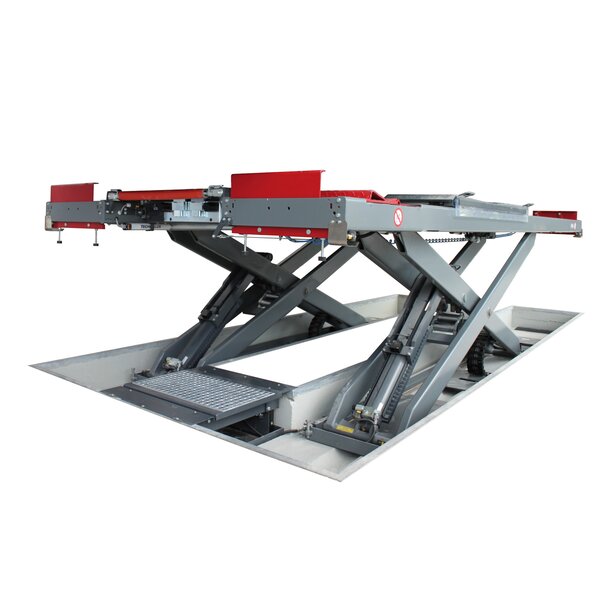

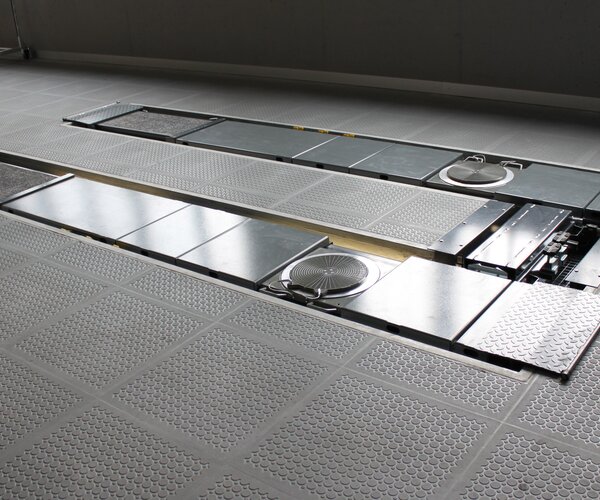

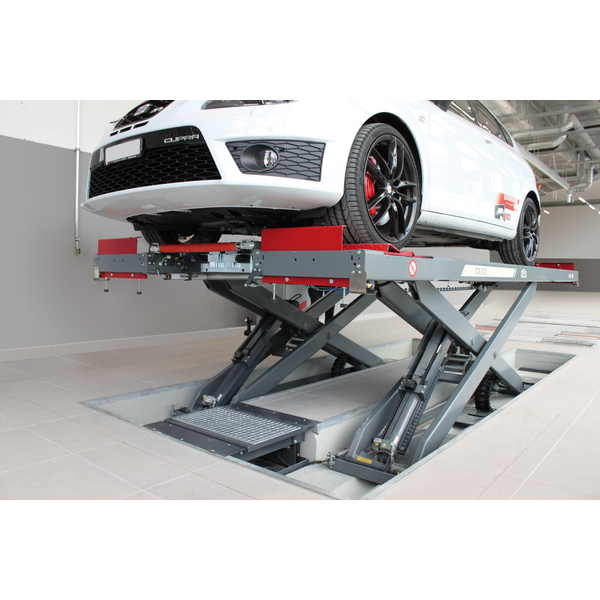

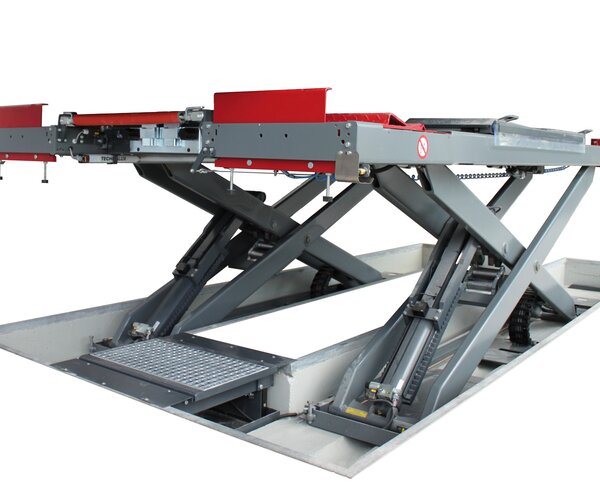

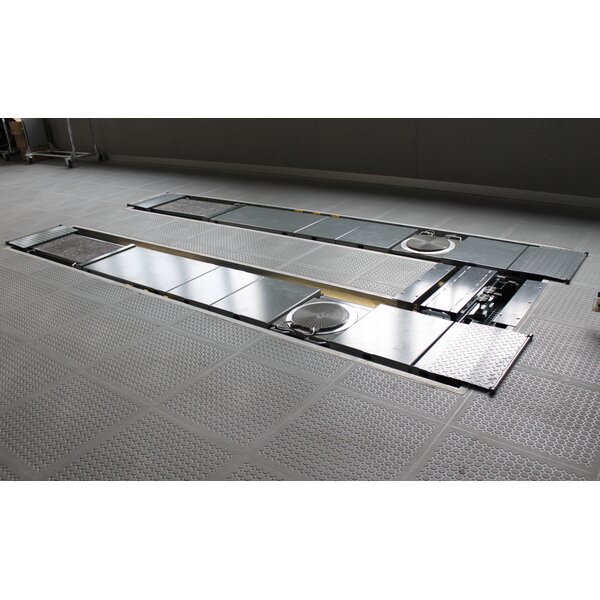

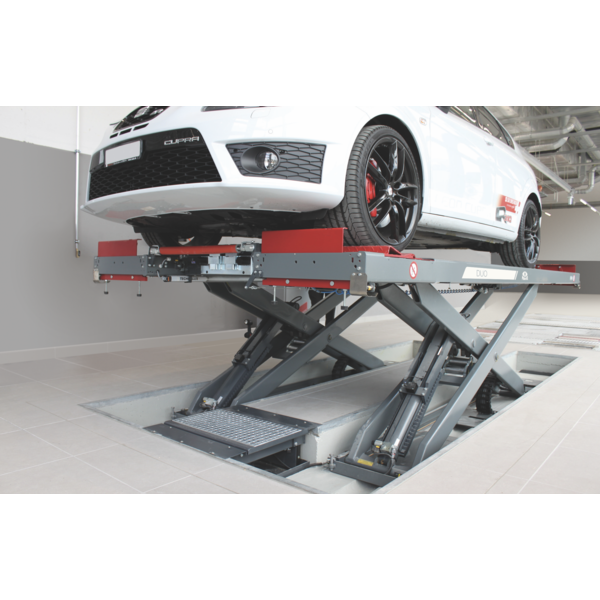

- Pont élévateur à ciseaux pour montage encastré pour un franchissement facile du pont élévateur, sans modules supplémentaires dans la zone de levage
- Construction très robuste et éprouvée, conçuepour un débit de véhicules élevé et une longue durée de vie

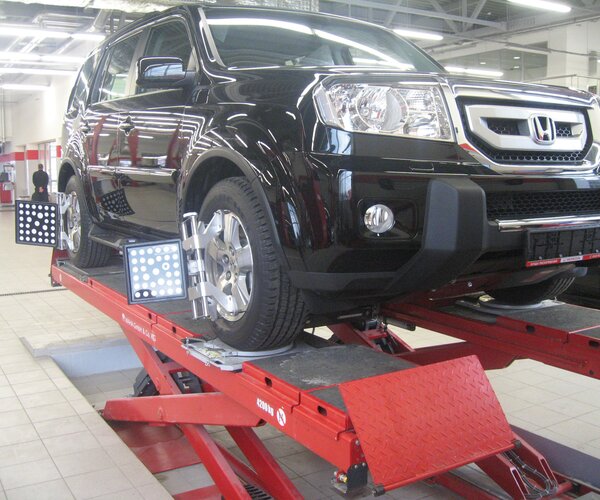

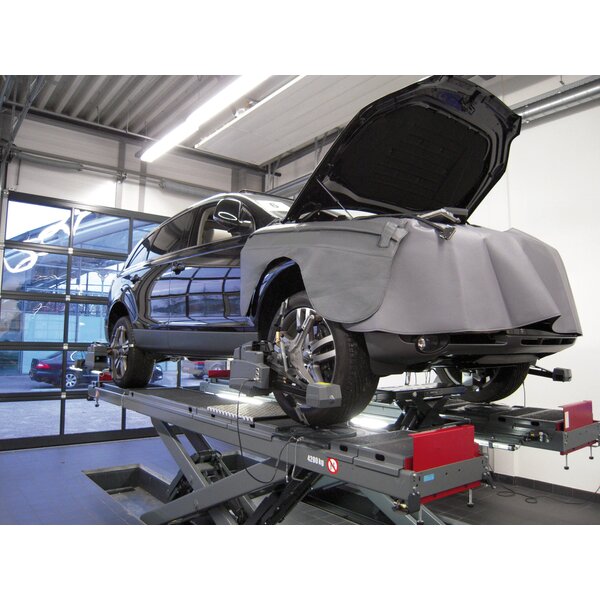

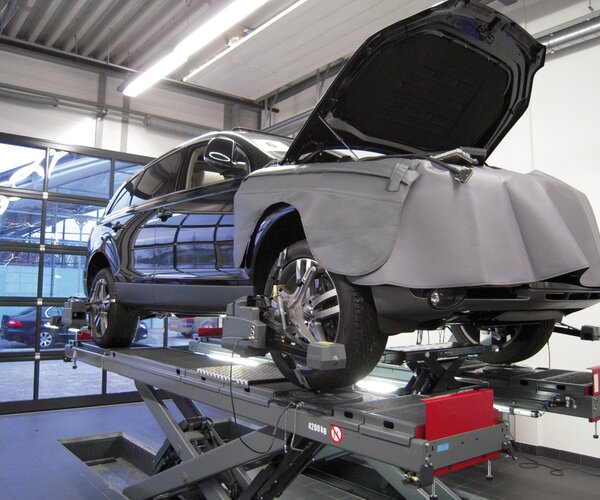

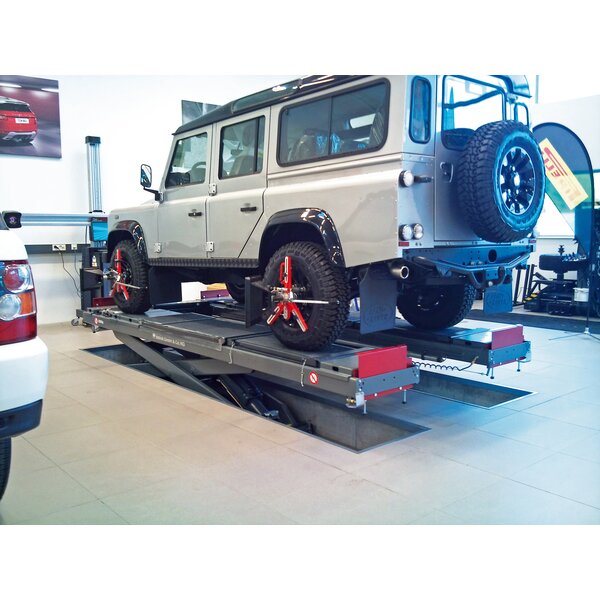

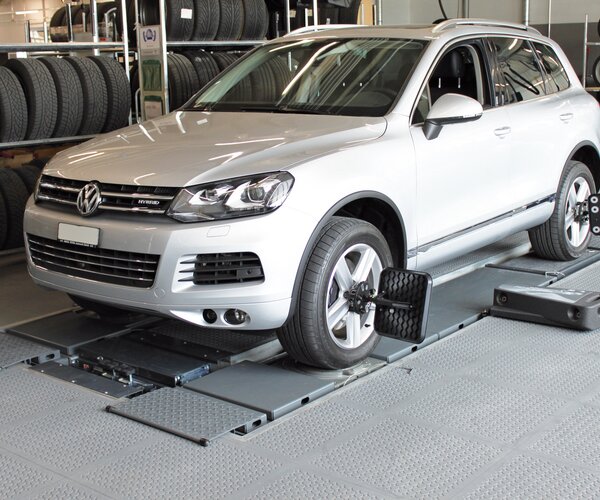

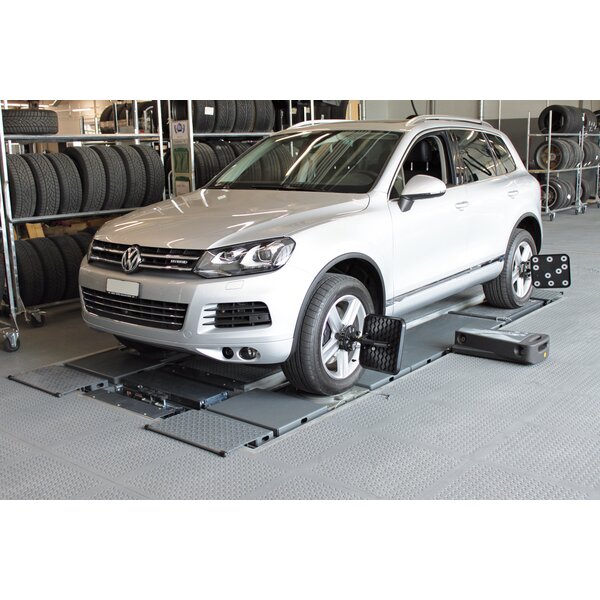

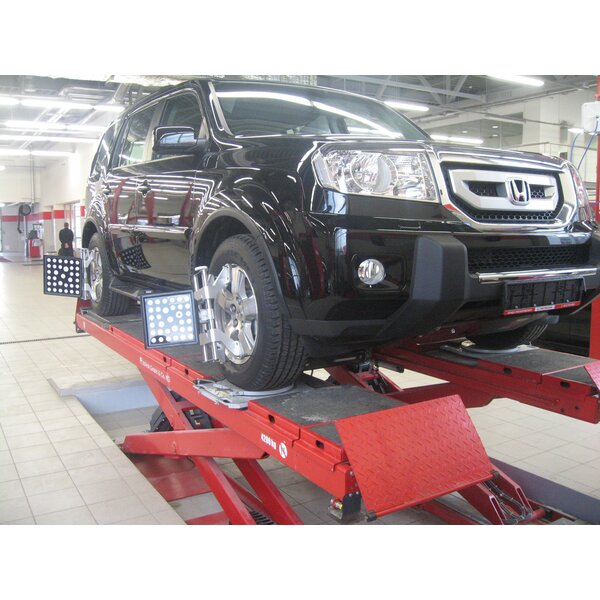

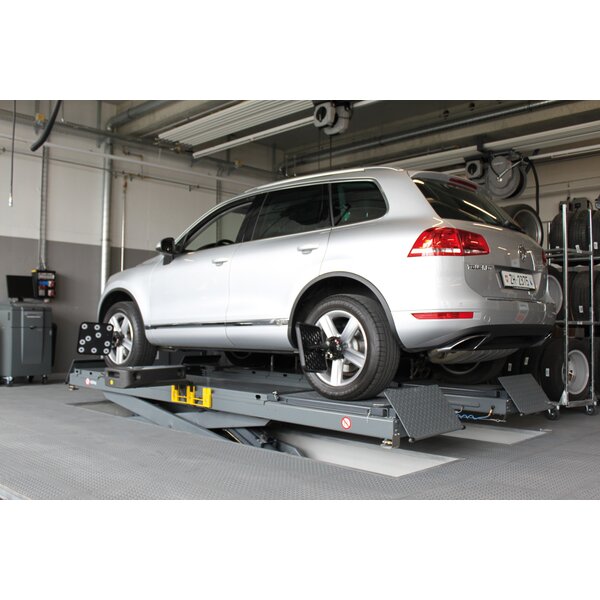

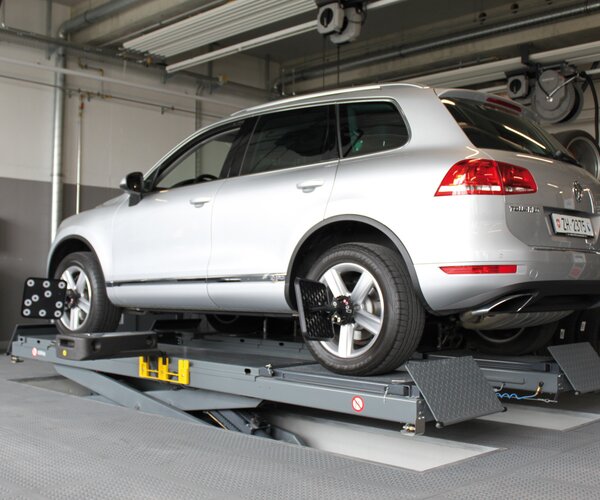

- Haute stabilité latérale et rigidité flexionnelle, convient pour un alignement précis des roues
- Rail de guidage pour élévateur d'essieux déjà intégré au chemin de roulement
- Loquets et cylindres de repos comme dispositif de sécurité supplémentaire
- Les câbles et tuyaux hydrauliques passent par des tubes à l'intérieur des ciseaux de façon particulièrement sécurisée

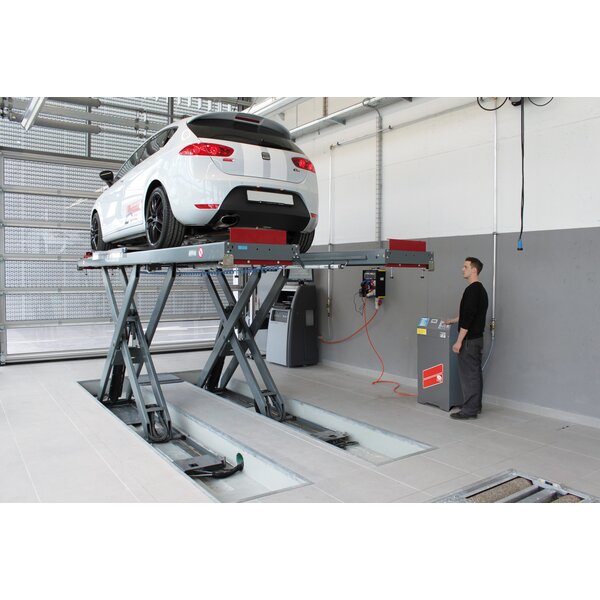

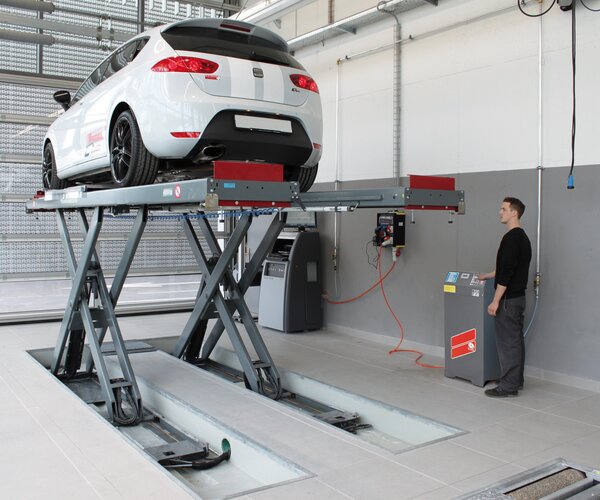

- Hauteur de montée de plus de 2 m, facilite les travaux de réparation et l'accès au véhicule, ce qui est approprié pour les semelles de fondations
- ARRÊT D'URGENCE en cas de panne de courant
- Traitement anti-corrosion et traitement des corps creux supplémentaire
*Laquage par revêtement en poudre de haute qualité:
- Gris anthracite, RAL 7016 (Surfaces de roulement,
structures de surface de roulement, Rampes de passage,
Cadre de sol)
- Gris fenêtre, RAL 7040 (Ciseaux, Pupitre de commande)
- Synchronisation automatique des chemins de roulement et du levage auxiliaire (option)
- Un système de mesure des distances intégré de façon sécurisée aux cylindres de levage ( Système de mesure absolument linéaire ) rend superflusles barrières lumineuses et les interrupteurs électriques pour la détection de la hauteur de levage
- Sécurité accrue grâce à l'arrêt immédiat à la collision (unilatérale) avec un obstacle à une différence de hauteur minimale
- Sécurisation des points de cisaillement et d'écrasement par un dispositif d'arrêt CE
- Arrêt automatique lorsque le pont atteint la hauteur souhaitée grâce à des points d'arrêts programmables individuellement
- Clavier robuste

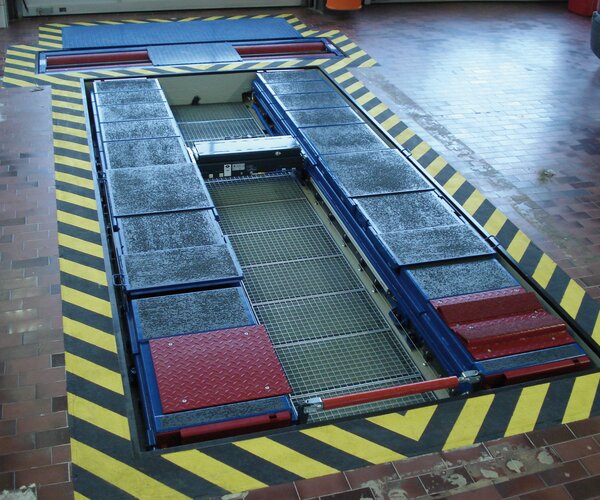

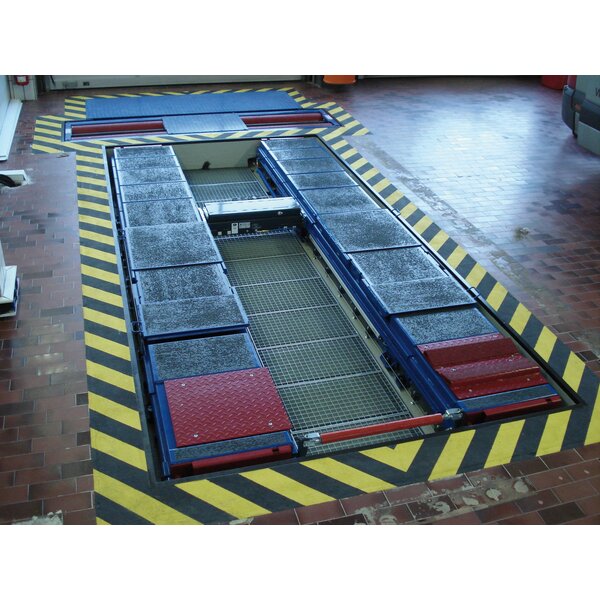

- Plate-forme intermédiaire en option, intégrant tout le système hydraulique et électrique dans un boîtier en tôle, monté entre les ciseaux dans la fondation rectangulaire qui remplace le grand pupitre de commande, ce qui représente un gain de place important
- Plancher élévateur en option pour l'élévateur d'essieu encastré escamotable

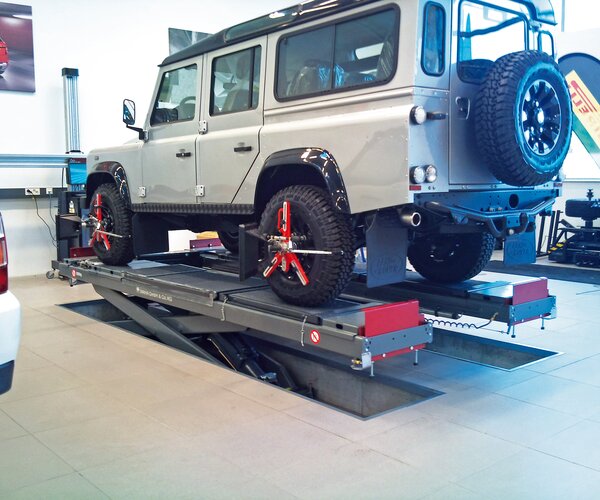

- Double loquet en option pour une stabilité accrue des bras de ciseaux pour le contrôle de l'alignement des roues (impossible avec l'élévateur roues libres)
- Réduction du temps de levage/ d'abaissement possible en option
Matériel fourni :
- Pont élévateur à doubles ciseaux, type: DUO CM 4.2 U
- Pupitre de commande avec contrôle et groupe hydraulique
- Interrupteur principal verrouillable
- 4 cales de passage
- 2 raccords rapides de pression d'air sur le chemin de roulement
- 8 boucles de corde pour l'aide au transport
- Manuel d'utilisation et livret de test
- Déclaration de conformité CE
- Emballage detransport
Téléchargements
Documents de vente
| Brochures | ||
|---|---|---|
|
Prospectus MAHA DUO
|
||
|
Prospectus (Version imprimable) MAHA DUO print
|
||
| Fiche Technique | ||
|---|---|---|
|
Fiche technique DUO CM 4.2 U
|
||
|
Fiche technique (Version imprimable) DUO CM 4.2 U
|
||
Documentation technique
| Notices d'instructions | ||
|---|---|---|
|
Notice d'instructions DUO CM
|
||
Caractéristiques techniques
Caractéristiques techniques:
| Capacité portante CE | . 4200 kg |
| Capacité portante CE avec levage auxiliaire | 4200 kg |
| Hauteur de levage max. | 2075 mm |
| Coursede levage | 1850 mm |
| Durée de levage/abaissement | |
| approx. en fonction de la charge | 40/40 s |
| Dimensions (L x l x H) | 4400 x 2075 x 240 mm |
| Profondeur d'encastrement | 250 mm |
| Dimensions du chemin de roulement | |
| (L x l x H) | 4400 x 617 x 126 mm |
| Longueur optionnelle du chemin de roulement | 4800 mm |
| Groupe hydraulique | 2,5 kW |
| Pression de fonctionnement hydraulique | 190 bar |
| Tension d'alimentation | 3/N/PE 400 V 50 Hz |
| Fusibles gG | 16 A |
| Poids | 2650 kg |
| Poids avec emballage approx. | 2700 kg |
| Dimensions de l'emballage (L x l x H) | 4500 x 800 x 800 mm |
| Quantité approx. d'huile hydraulique (non fournie) | 40 l |
