Détails produit / contenu de la livraison
Description :

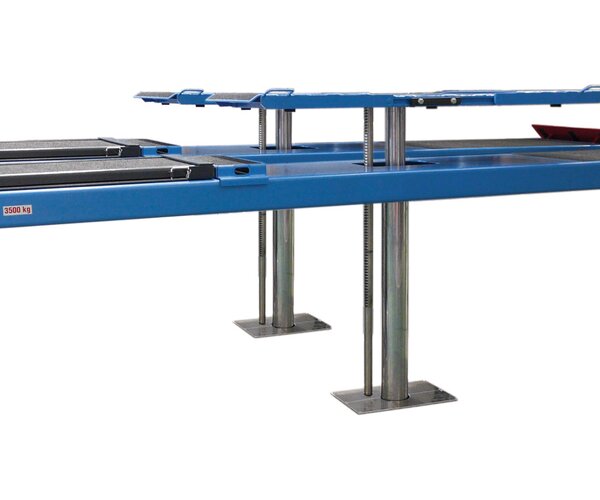

Deux élévateurs encastrés dans le sol de poinçon avec surface
de roulement et Réception de plateforme
Description surfaces de roulement:
*Longueur de surface de roulement 4400 mm parfaitement
- adaptée aux voitures et petits transporteurs
- Grande liberté de mouvement dans la zone de travail sous le pont élévateur grâce à l'unité de levage à vérins compacte, qui permet un bon éclairage sous le véhicule levé
- Élévateurs de poinçon polyvalents avec périmètre d'utilisation maximal par
- Levage rapide des véhicules avec le chemin de roulement principal lors de la réception ou pour la mesure de la
géométrie
- en plus de la réparation ou des opérations de contrôle
- levage auxiliaire à l'aide de bras articulés classiques
jusqu'à 600 mm de tronçon ou en option avec levée
jusqu'à 2000 mm
- Extension en option pour réceptiondu véhicule - Élévateur de poinçon avec égalisation de niveau de surfaces pour un chargement uniforme
- Extension en option pour plate-forme élévatrice de géométrie avec surfaces de roulement orientées avec précision, plateaux coulissants pour support de roue sans contrainte, surfaces de roulement - égalisation de niveau et supports de mesure des roues
- Les extensions de levage auxiliaire sont réglables en continu en position basse, ce qui permet de ne pas perdre de temps lors de la configuration du levage et évite les arrêts d'urgence intermédiaires lors de la descente
- Chargement facile de la plateforme de levage par levage auxiliaire - de l'élément élévateur sur toute la largeur de surface
- Réception intégrale de levage auxiliaire en série avec revêtement granulaire
- Un revêtement par peinture poudre de haute qualité sur le chemin de roulement le protège contre la corrosion, en plus de nettement valoriser son apparence
- Revêtement de surface de roulement en option avec revêtement granulaire ou film en aluminium
- Arrivée d'air comprimé déjà intégrée, alimentation électrique 230V/1PH sur le chemin de roulement disponible en option
- Différentes variantes de structures pour une utilisation optimale avec
- surfaces de roulement au sol avec faible hauteur de tamponnement et zone de course du système de levage sans butée
- surfaces de roulement au niveau du sol pourun chargement facile des plateformes de levage, sans module saillant dans la zone de l'élévateur.
- surfaces de roulement au niveau du sol pour un chargement facile des plateformes de levage, sans module saillant dans la zone de l'élévateur et avec ragréage de sol intégral de la zone de course du système de levage sans butée
- Surface de roulement et ragréage de sol pré équipée pour l'utilisation d'un dispositif de levage en option
- Traitement anti corrosion supplémentaire dans la région du pli et protection de cavité
- Éclairage LED, en option, sans éblouissement et pivotant
- Protection contre torsion et cisaillement par arrêt CE
Unité de levage MAESTRO :
- Le piston hydraulique anticorrosion chromé à dur assure une stabilité durable, car il est immergé dans l'huile hydraulique à chaque levage ce qui forme un film protecteur sur ce dernier
- Installation suspendue simple - le transfert de force a ainsi lieu directement au sol, ce qui est avantageux
- Pompe hydraulique très silencieuse et moteur électrique protégé de la corrosion par un bain d'huile,huile biologique disponible en option
- Commandes de levage électronique avec affichage optique des pannes
- Décharge d'urgence actionnée par batterie
- Optimisation de l'ergonomie générale du lieu de travail grâce à la surveillance par un indicateur énergétique lumineux ou un commutateur encastré
Matériel fourni :
- Surface de roulement 4400 mm, Plateforme de levage auxiliaire, thermolaquée en Gris anthracite (RAL 7016)
- Unité de levage avec élément de levage intégré
- Rampes et plaques de démarrage
- Raccord d'air comprimé rapide monté sur surface de roulement
- Matériel de direction et de fixation
- Cassettes encastrables/Cadre de montage non fournies avec l'équipement
- Câble AB d'urgence pour raccordement aux boîtes de dérivation
- Unité de commande avec 4 x 10 m de câble de commande (câble flexible huile)
- Interrupteur principal verrouillable
- Notice et livret d'inspection
- Déclaration de conformité CE
Caractéristiques techniques
Caractéristiques techniques:
| Chargement CE | 3500 kg |
| Chargement CE | 3500 kg |
| Dimensions de la surface de roulement | |
| (L x l x H) | 4400 x 617 x 126 mm |
| Largeur de passage intérieure | 840 mm |
| Dimensions totales (L x l x H) | 5471 x 2074 x 186 mm |
| Hauteur d'élévation max. | 2090 mm |
| Tronçon de pont élévateur roue libre | 600 mm |
| Logement longitudinal levage auxiliaire, | |
| continu | 1325 - 2042 mm |
| Réception transversale levage auxiliaire | 840 - 2074 mm |
| Hauteur de construction levage auxiliaire | 60 mm |
| Diamètre de poinçon | 125/90 mm |
| Distance dé vérin | 1350 mm |
| Profondeur d'encastrement | 2380 mm |
| Temps de levage/d'abaissement | |
| en fonction de la charge environ | 35/35 s |
- Temps de levage/d'abaissement
| en fonction de la charge levage auxiliaire environ | 11/11 s |
| Quantité d'huile | |
| du système hydraulique (non fourni) environ | 108 l |
| Pression de service | 28 bars |
| Unité de commande (L x l x P) | 400 x 280 x 120 mm |
| Puissance d'entraînement | 3,0 kW |
| Couverture gG | 16 A |
| Alimentation électrique | 3/N/PE 400 V 50 Hz |
