Détails produit / contenu de la livraison

Description :

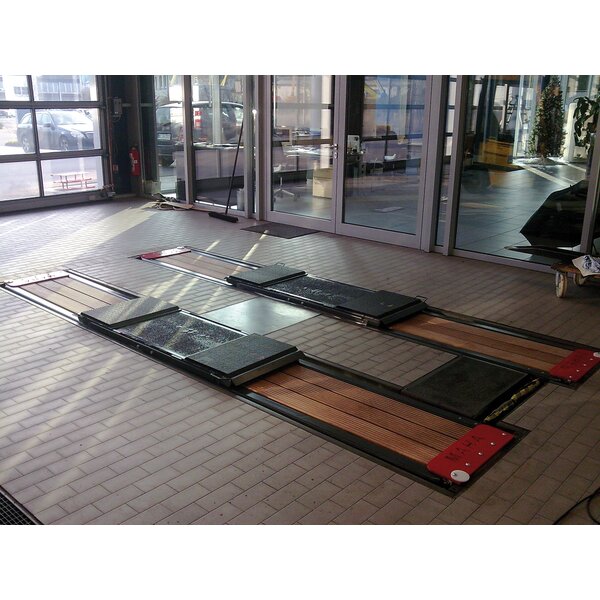

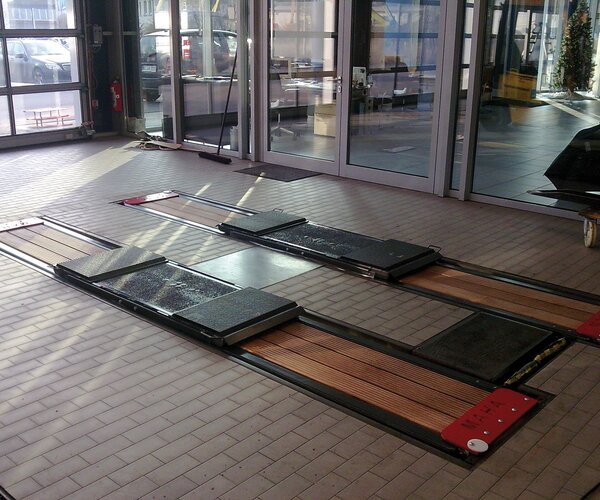

Deux élévateurs encastrés dans le sol de poinçon avec surface
de roulement de module et Réception de plateforme

Description des surfaces de roulement de module:

  • Longueur de surface de module 4400 mm, hauteur 80 mm, ajustement optimal pour voitures
  • Le pont de levage parfait pour toute réception de véhicule
  • Longueurs de surface de conception intéressantes, au choix, en:
    • bois dur résistant de Bangkirai d'exploitation durable de forêt
    • Treillis d'acier galvanisé
    • Tôle en acier avec revêtement par poudrage de haute qualité
    • Tôle en acier avec revêtement granulaire antidérapant
    • Élégante plaque en acier à revêtement aluminium
  • Grande liberté de mouvement dans la zone de travail sous le pont élévateur grâce à l'unité de levage à vérins compacte, qui permet un bon éclairage sous le véhicule levé
  • Élévateurs de poinçon polyvalents avec périmètre d'utilisation maximal par
    • Levage rapide des véhicules avec le chemin de roulement principal lors de la réception ou pour la mesure de la géométrie
    • en plus de la réparation ou des opérations de contrôle
    • levage auxiliaire à l'aide de bras articulés classiques jusqu'à 600 mm de tronçon ou en option avec levée jusqu'à 2000 mm
  • Les extensions de levage auxiliaire sont réglables en continu en position basse, ce qui permet de ne pas perdre de temps lors de la configuration du levage et évite les arrêts d'urgence intermédiaires lors de la descente
  • Chargement facile de la plateforme de levage par levage auxiliaire - de l'élément élévateur sur toutela largeur de surface
  • Réception intégrale de levage auxiliaire en série avec revêtement granulaire
  • Différentes variantes de structures pour une utilisation optimale avec
    • surfaces de roulement au sol avec faible hauteur de

tamponnement et zone de course du système de levage sans
butée
- surfaces de roulement au niveau du sol pour un chargement
facile des plateformes de levage, sans module saillant
dans la zone de l'élévateur

  • Éclairage LED, enoption, sans éblouissement et pivotant
  • Protection contre torsion et cisaillement par arrêt CE


Unité de levage MAESTRO:

  • Le piston hydraulique anticorrosion chromé à dur assure une stabilité durable, car il est immergé dans l'huile hydraulique à chaque levage ce qui forme un film protecteur sur ce dernier
  • S'intègre à toutes les cassettes encastrables MAHA jusqu'à 5500 kg possible
  • Installation suspendue simple - le transfert de force a ainsi lieu directement au sol, ce qui est avantageux
  • Pompe hydraulique très silencieuse et moteur électrique protégé de la corrosion par un bain d'huile, huile biologique disponible en option
  • Commandes de levage électronique avec affichage optique des pannes
  • Décharge d'urgence actionnée par batterie
  • Ergonomie optimale sur le lieu de travail grâce à une commande en option par témoin d'énergie ou coffrets de commande encastrés


Matériel fourni :

  • Surface de roulement de module 4400 mm laqués gris anthracite (RAL 7016) avec le revêtement de surface de roulement sélectionné
  • Plateforme de levage auxiliaire thermolaquée en peinture anthracite (RAL 7016)
  • Unité de levage avec élément de levage intégré
  • Rampes (2x2 pièces)
  • Matériel de direction et de fixation
  • Cassettes encastrables/Cadre de montage non fournies avec l'équipement
  • Câble AB d'urgence pour raccordement aux boîtes de dérivation
  • Unité de commande avec 4 x 10 m de câble de commande (câble flexible huile) Interrupteur principal verrouillable
  • Notice et livret d'inspection
  • Déclaration de conformité CE

Téléchargements

Documents de vente

Brochures
Fiche Technique

Caractéristiques techniques

Caractéristiques techniques:

Chargement CE3500 kg
Chargement CE3500 kg
Dimensions de la surface de roulement
(L x l x H)4400 x 630 x 80 mm
Largeur de passage intérieure900 mm
Dimensions totales (L x l x H)5190 x 2160 x 136 mm
Hauteur d'élévation max.1974 mm
Tronçon de pont élévateur roue libre600 mm
Logement longitudinal levage auxiliaire,
continu1325 - 2042 mm
Réception transversale levage auxiliaire840 - 2074 mm
Hauteur de construction levage auxiliaire60 mm
Diamètre de poinçon125/90 mm
Distance dé vérin1350 mm
Profondeur d'encastrement2380 mm
Temps de levage/d'abaissement
en fonction de la charge environ35/35 s

  • Temps de levage/d'abaissement

en fonction de la charge levage auxiliaire environ11/11 s
Quantité d'huile
du système hydraulique (non fourni) environ108 l
Pression de service28 bars
Unité de commande (L x l x P)400 x 280 x 120 mm
Puissance d'entraînement3,0 kW
Couverture gG16 A
Alimentation électrique3/N/PE 400 V 50 Hz
