Détails produit / contenu de la livraison
Description :

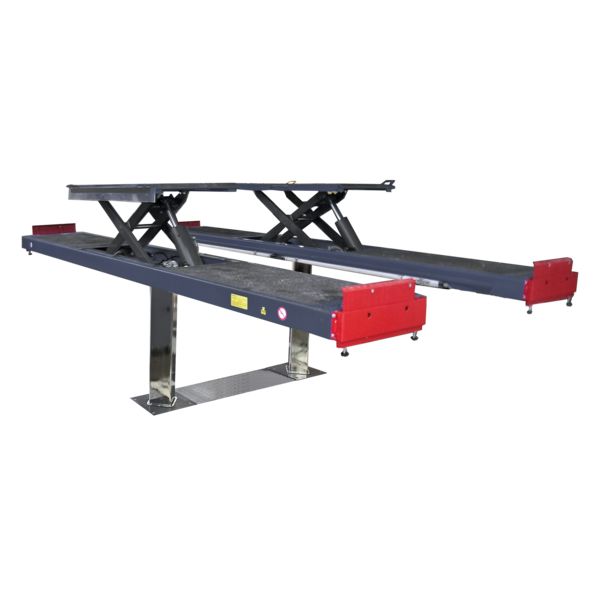

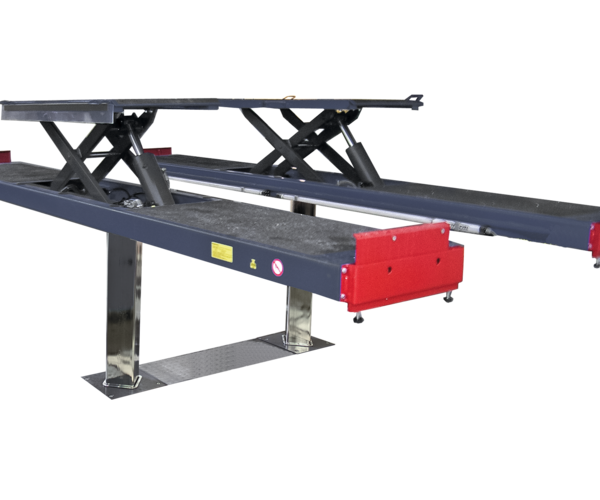

Deux élévateurs encastrés dans le sol de poinçon avec surface
de roulementet Pont élévateur roue libre
Description surfaces de roulement :
- Longueur de surface de roulement 4800 mm parfaitement adaptée aux voitures et transporteur
- Grande liberté de mouvement sous le pont élévateur grâce à l'unité de levage à vérins compacte, qui permet un bon éclairage sous le véhicule levé
- Élévateur de poinçon avec deux variantes d'élévation sur une surface de travail
- Levage rapide au niveau des roues pour la révision ou la géométrie
- Levage auxiliaire pour voiture, roues libres pour réparation ou révision, tronçon 500 mm
- Les extensions de levage auxiliaire sont réglables en continu en position basse, ce qui permet de ne pas perdre de temps lors de la configurationdu levage et évite les arrêts d'urgence intermédiaires lors de la descente
- Chargement facile de la plateforme de levage par la plateforme de l'élément élévateur sur toute la largeur de surface
- Réception intégrale de levage auxiliaire en série avec revêtement granulaire
- Extensible en option pour réception du véhicule avec égalisation de niveau de surfaces pour un chargement uniforme, avec détecteur de jeu pour le contrôle des modules du véhicule
- Extension en option pour plate-forme élévatrice de géométrie avec surfaces de roulement orientées avec précision, plateaux coulissants pour support de roue sans contrainte, égalisation de niveau de surfaces de roulement et supports de mesure des roues
- Un revêtement par peinture poudre de haute qualité sur le chemin de roulement le protège contre la corrosion, en plus de nettement valoriser son apparence
- Revêtement de surface de roulement en option avec revêtement granulaire
- Un traitement anticorrosion supplémentaire des plis et des corps creux prolonge la durée de vie
- Arrivée d'air comprimé déjà intégrée,alimentation électrique 230V/1PH sur le chemin de roulement disponible en option
- Toutesles conduites sont protégées dans le poinçon SQUARE
- Éclairage LED, en option, sans éblouissement et pivotant
- Différentes variantes de structures pour une utilisation optimale :
- surfaces de roulement au sol avec faible hauteur de
tamponnement et zone de course du système de levage sans
butée

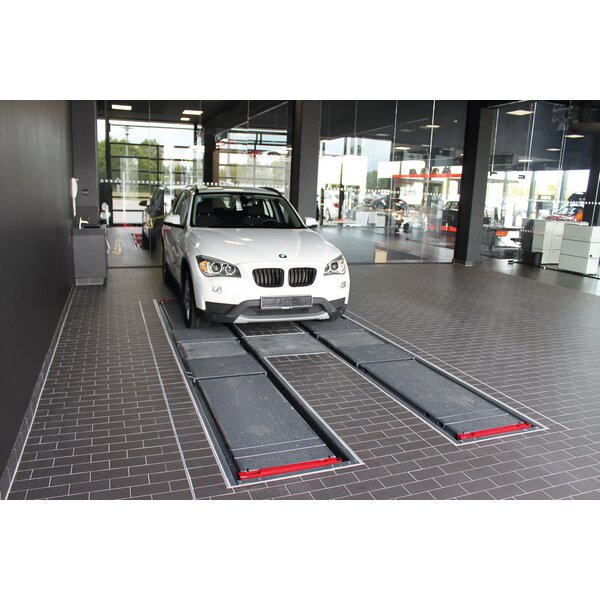

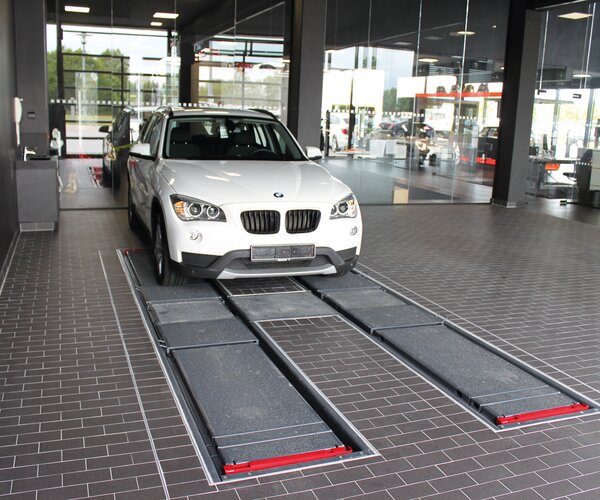

- surfaces de roulement au niveau du sol pour un chargement
facile des plateformes de levage, sans module saillant
dans la zone de l'élévateur
- surfaces de roulement au niveau du sol pour un chargement
facile des plateformes de levage, sans module saillant
dans la zone de l'élévateur et avec ragréage de sol
intégral de la zone de course du système de levage sans
butée
- Le chemin de roulement et la compensation du sol sont pré-équipés pour la mise en place d'un dispositif de levage pour essieux
- Protection contre torsion et cisaillement par arrêt CE
Unité de levage SQUARE :
- Une rigidité remarquable et unehaute sécurité grâce à l'utilisation de vérins carrés anti-torsion
- Sécurité max. par concept de poinçon carré anti-roulement
- Pompe très silencieuse et moteur E résistant à la corrosion, immergée, avec huile bio en option
- Commandesde levage électronique avec fin de course sans contact et affichage optique des pannes
- Fonctionnement très silencieux grâce à un revêtement de nickel spécial, glissant, durable du poinçon, guide poinçon robuste, nécessitant peu d'entretien
- Vérins hydrauliques de sécurité internes et protégés garantissent une longue durée d'utilisation
- Fourche de synchronisation et de sécurité mobile pour une distribution uniforme de force dans le guide de poinçon disponibleen série
- Grande vitesse de levage et d'abaissement garantie (respectivement 30/20 s)
- Décharge d'urgence actionnée par batterie
- Optimisation de l'ergonomie du lieu de travail en question grâce à la surveillance par un indicateur énergétique lumineux ou un commutateur encastré
Matériel fourni :
- Surface de roulement 4800 mm et levage auxiliaire thermolaqué en peinture Gris anthracite (RAL 7016)
- Unité de levage avec groupe hydraulique
- Rampes et plaques de démarrage
- Raccord d'air comprimé rapide monté sur surface de roulement
- Matériel de direction et de fixation
- Unité de levage avec étrier mobile
- Cassettes encastrables/Cadre de montage non fournies avec l'équipement
- Câble AB d'urgence pour raccordement aux boîtes de dérivation
- Unité de commande avec 2 x 10 m de câble de commande (câble flexible huile)
- Interrupteur principal verrouillable
- Notice et livret d'inspection
- Déclaration de conformité CE
Caractéristiques techniques
Caractéristiques techniques :
Chargement CE | 5000 kg |
Chargement CE | 3500 kg |
Dimensions de la surface de roulement | |
(L x l x H) | 4800 x 617 x 150 mm |
Largeur de passage intérieure | 950 mm |
Dimensions totales (L x l x H) | 5868 x 2184 x 206 mm |
Hauteur d'élévation max. | 2050 mm |
Tronçon de pont élévateurroue libre | 500 mm |
Logement longitudinal levage auxiliaire, | |
continu | 1400 - 2100 mm |
Réception transversale levage auxiliaire | 800 - 1900 mm |
Taille de la plaque de montage (L x l) | 450 x 605 mm |
Hauteur de construction levage auxiliaire | 56 mm |
Dimension quadratique du poinçon | 180 mm |
Distance dé vérin | 1567 mm |
Profondeur d'encastrement | 2382 mm |
Temps de levage/d'abaissement | |
en fonction de la charge environ | 30/20 s |
- Temps de levage/d'abaissement
en fonction de la charge levage auxiliaire environ | 11/11 s |
Quantitéd'huile | |
du système hydraulique (non fourni) environ | 28 l |
Pression de service/Levage auxiliaire | 180/210 bars |
Unité de commande (L x l x P) | 400 x 280 x 120 mm |
Puissance d'entraînement | 3,0 kW |
Couverture gG | 16 A |
Alimentation électrique | 3/N/PE 400 V 50 Hz |
