Détails produit / contenu de la livraison
- Contrôle transitoire des émissions pour une évaluation et une mesure exactes des gaz d'échappement du véhicule sous sollicitation (en association avec les testeurs d'émissions MAHA)
- Simulation de résistance à l'avancement pourles mesures de gaz d'échappement ASM-5015 et ASM-2525 (Acceleration Simulation Mode) selon les spécifications BAR '97

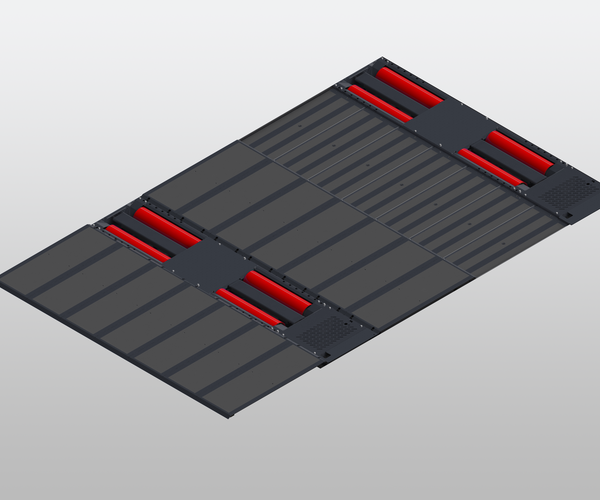

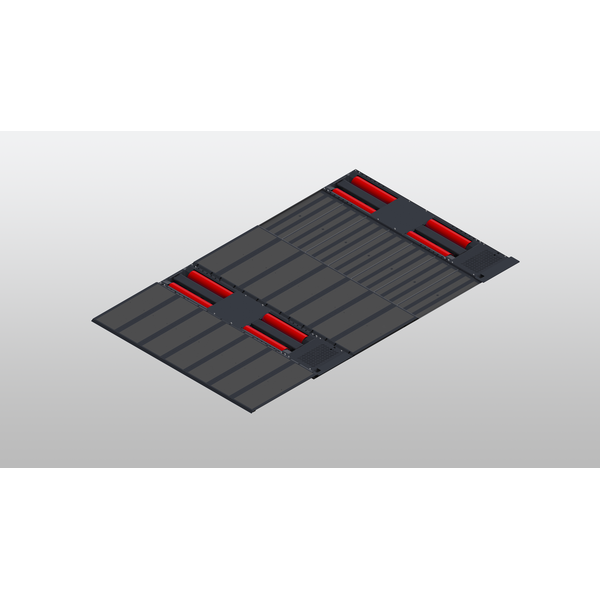

Description du jeu de rouleaux et matériel fourni
- Pupitre de communication MCD 2000
- Panneau séparé pour contrôler le décalage du jeu de rouleaux
- Cadre de jeu de rouleaux autoporteur et fermé
- 2 jeux de rouleaux Type ASM-BF/1
- Montage sous le sol, pose encastrée du jeu de rouleaux 4x4 entier possible, fondation nécessaire
- Seuil de chargement pneumatique
- Frein à courant de Foucault à volant d'inertie intégré
- Moteur AC incluant l'électronique de contrôle et de puissance
- Couvercle de fondation (supportant des charges de roues jusqu'à 3 t)
- Revêtement par peinture poudrede haute qualité : Gris anthracite, RAL 7016 (cadre) Rouge rubis, RAL 3003 (rouleaux)
Modes opératoires du banc d'essai en combinaison avec
l'appareil d'analyse de gaz d'échappement ou un ordinateur
externe
- Simulation de résistance àl'avancement pour les mesures de gaz d'échappement ASM-5015 et ASM-2525 (Acceleration Simulation Mode) selon les spécifications BAR '97
- Simulation de résistance à l'avancement pour les mesures de gaz d'échappement transitoires selon le cycle de conduite courant (attention: simulation de masse de véhicule en fonctionnement limitée à 2000 lbs (900 kg))
- Détermination et compensation des pertes propres au banc d'essai (« parasitic losses ») conformément à la spécification BAR ýÿ97. Accélération du jeu de rouleaux à environ 50 km/h par un moteur AC intégré, suivie de la réalisation d'un test d'inertie (« Coast-Down »).
- Mesure de la performance (performance des roues) possible dans ces modesopératoires:
- Vitesse constante
- Puissance de traction constante
- Contrôle du banc d'essai par une interface sérielle RS-232 (par ex. appareil d'analyse des gaz d'échappement en conformité avec la spécification « BAR '97 » ou ordinateur externe )
Description du réglage du jeu de rouleaux
- Rélage hydraulique eju de rouleaux avec plaques de Recouvrement et de glissement
Caractéristiques techniques
Caractéristiques techniques :
| Charge par essieu | 2700 kg |
| Dimensions (L x l x H) | 5660 x 3450 x 800 mm |
| Poids environ du jeu de rouleaux | 820 kg |
| Longueur rouleaux (par rouleau) | 850 mm |
| Piste min. | 740 mm |
| Piste max. | 2440 mm |
| Diamètre des rouleaux | 217 mm |
| Entraxe rouleaux | 444 mm |
| Distance de déplacement | 1300 mm |
| Entraxe | 2200 - 3500 mm |
| Masse d'inertie fixe mécanique | 900 kg (2000 lbs) |
| Alimentation électrique | 230 V 50 Hz |
| Fusible | 20 A temporisé |
| Air comprimé pour le seuil de levage | 6-10 bars |
| Diamètre de roue min. pour l'essai | 450 mm |
| Vitesse d'essai max. | 160 km/h |
| Puissance de roues max. | 50 kW |
| Puissance de traction max. | 3000 N |
| Dimensions d'emballage (L x l x H) | 3600 x 850 x 1000 mm |
| Poids avec emballage approx. | 920 kg |
Données techniques réglage jeu de rouleaux:
| Entraxe min./max. | 2200 / 3500 mm |
| Poids avec emballage approx. | 1550 kg |
| Dimensions d'emballage (L x l x H) | 4100 x 1650 x 1000 mm |
