TWIN F IV 3.5 A VP 250217

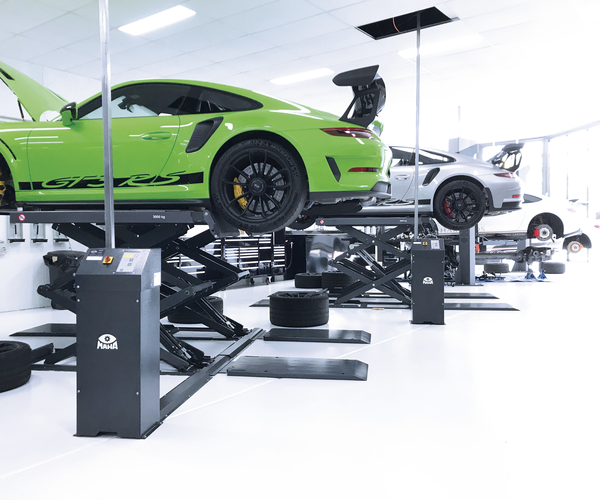

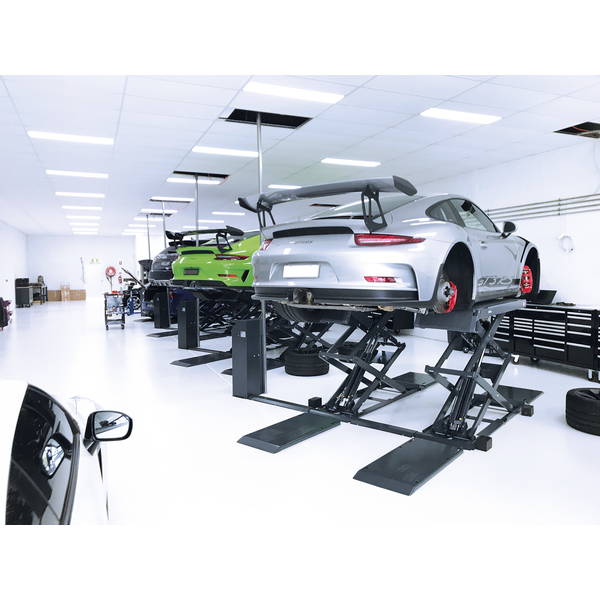

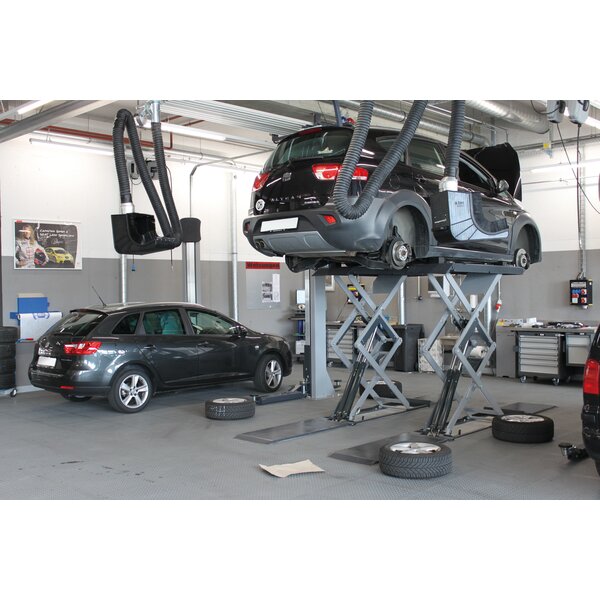

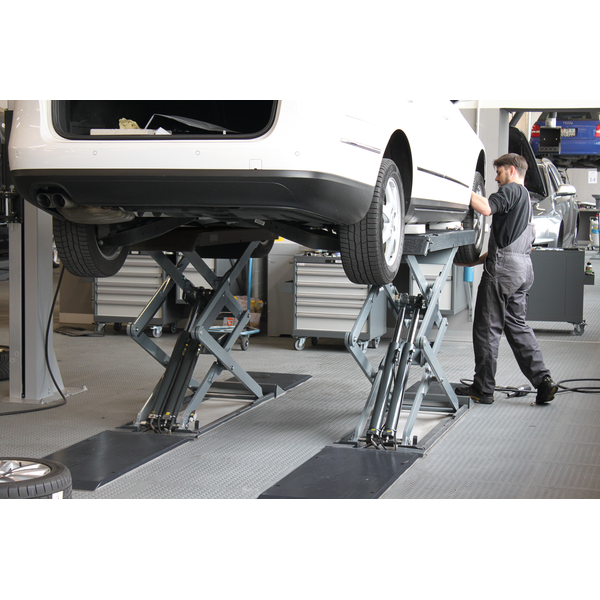

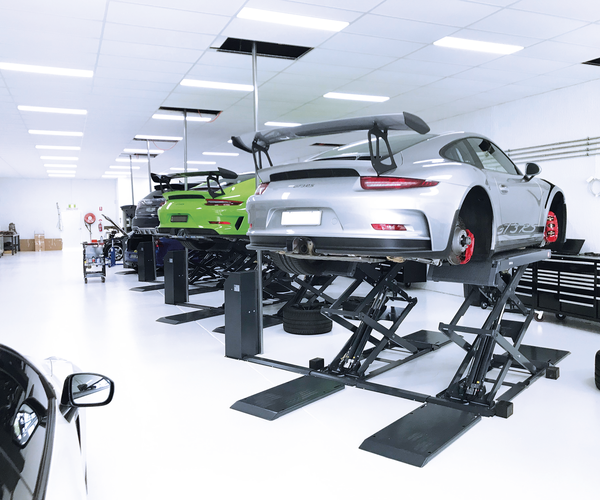

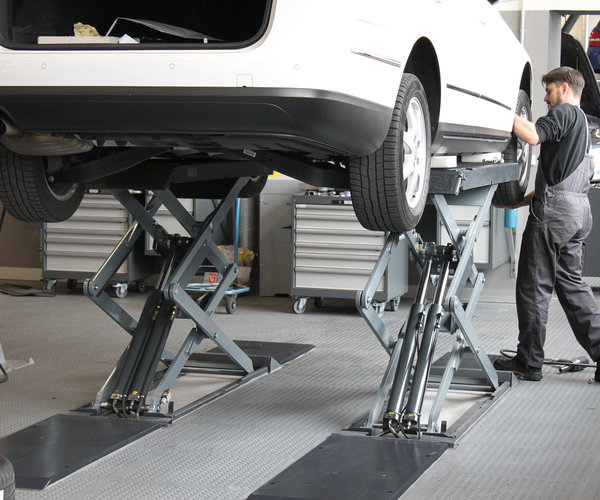

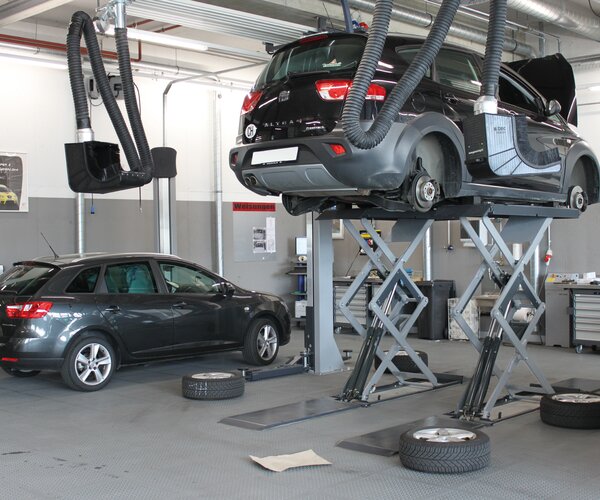

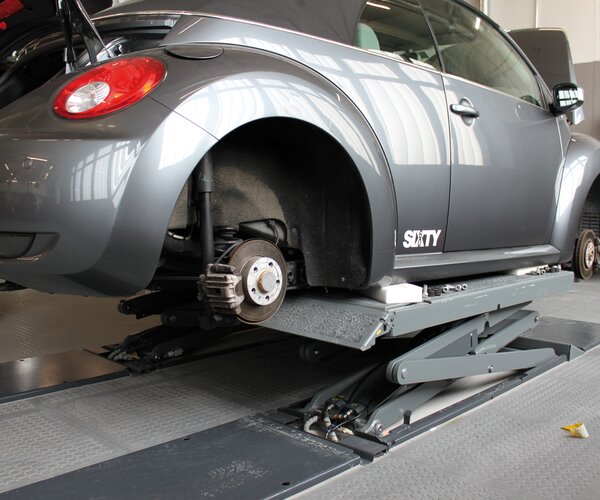

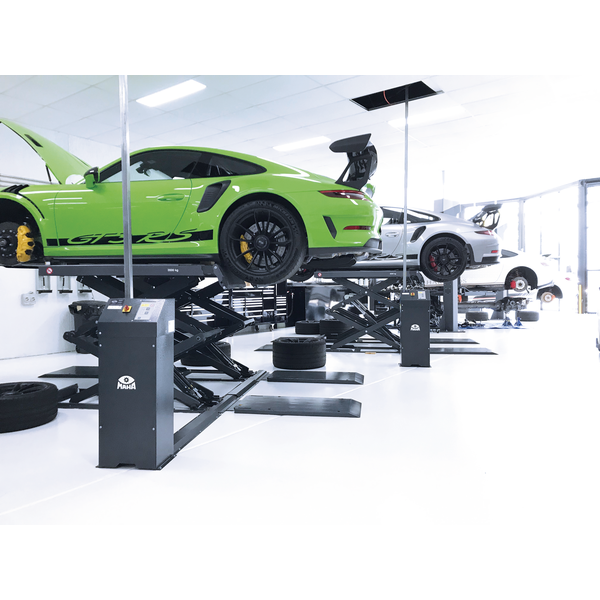

Le pont élévateur à doubles ciseaux TWIN F IV 3.5 A conçu pour une installation au-dessus du sol permet de lever des véhicules pesant jusqu’à 3,5 tonnes. Il se déplie grâce au innovants vérins d’assistance au levage, il déploie toute sa puissance, même dans les plages de levage les plus basses. De plus, dans les positions basses, il est possible de procéder au levage ou à l’abaissement sans bruit et à vitesse réduite. De plus, les plateaux escamotables en continu garantissent un grand confort d’utilisation, éliminant le besoin d’ajuster le véhicule.

Détails produit / contenu de la livraison

Description:

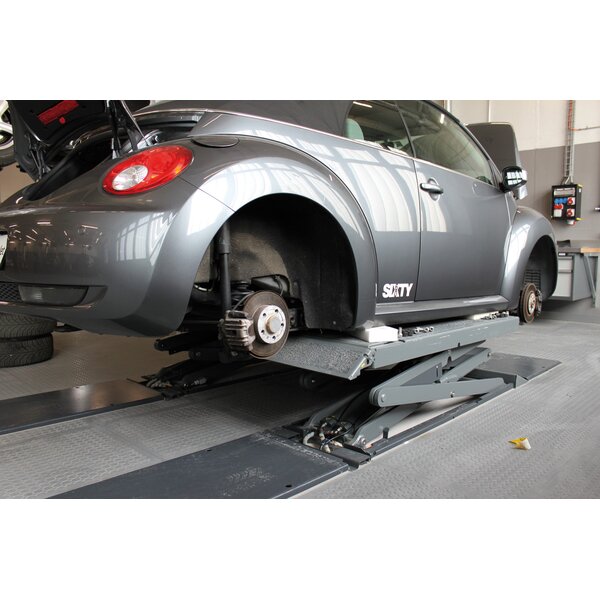

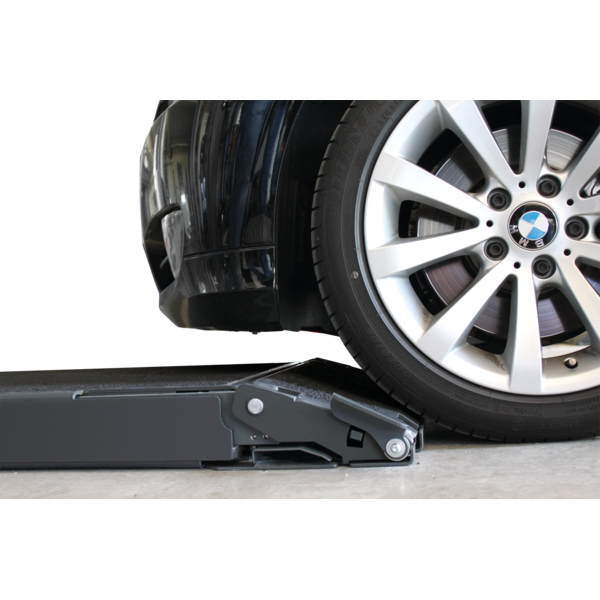

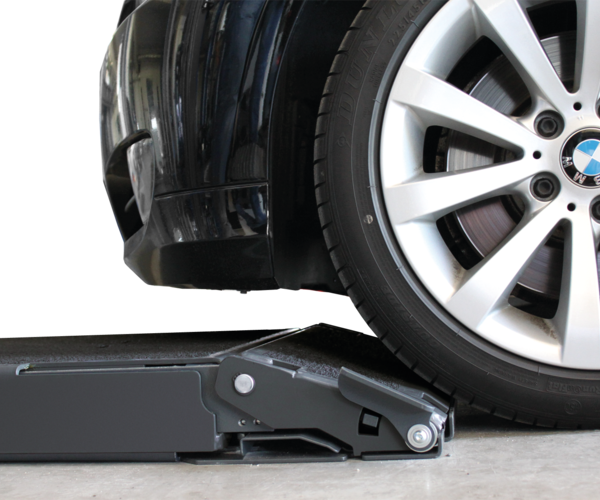

  • Pont élévateur à doubles ciseaux pour pose au sol à très faible hauteur de passage

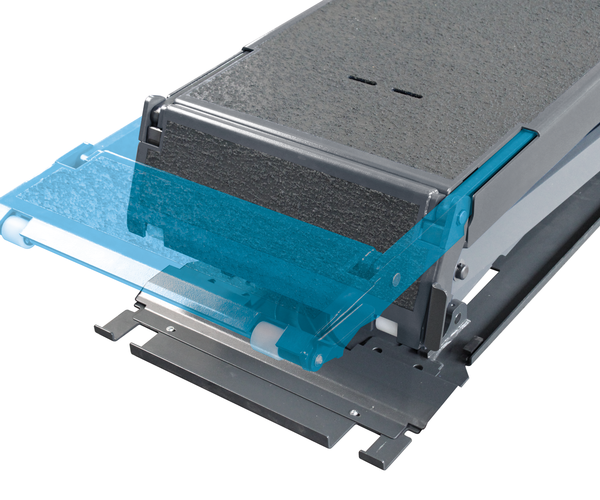

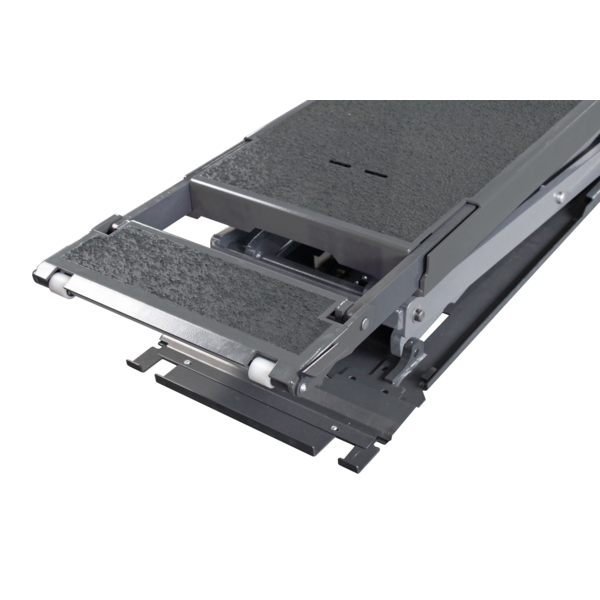

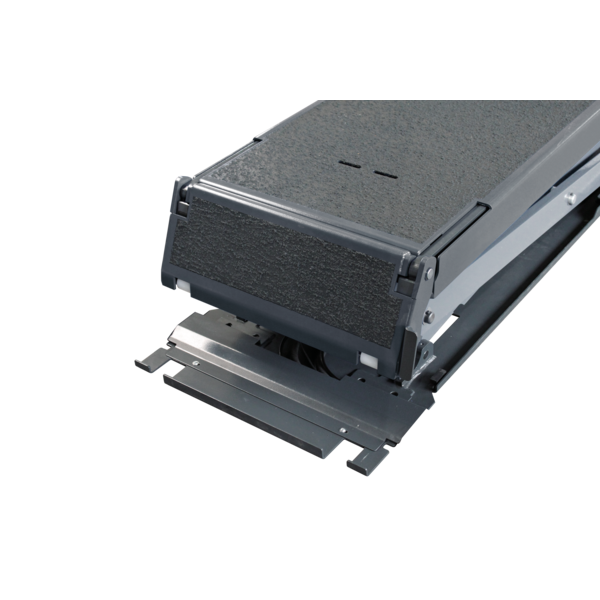

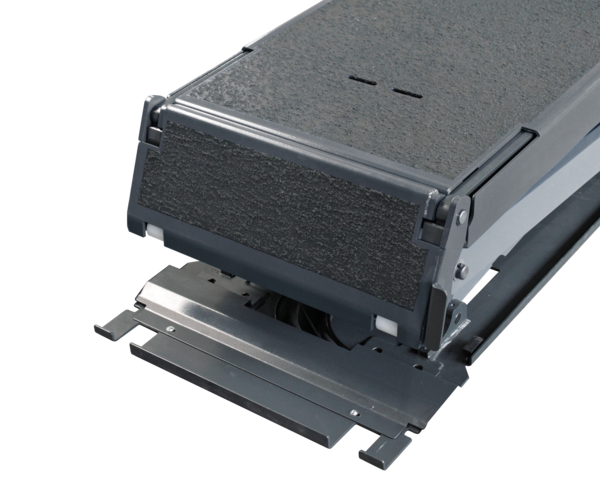

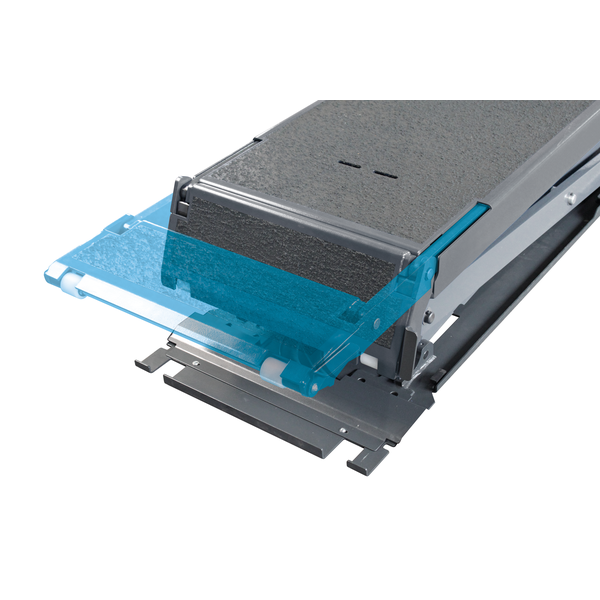

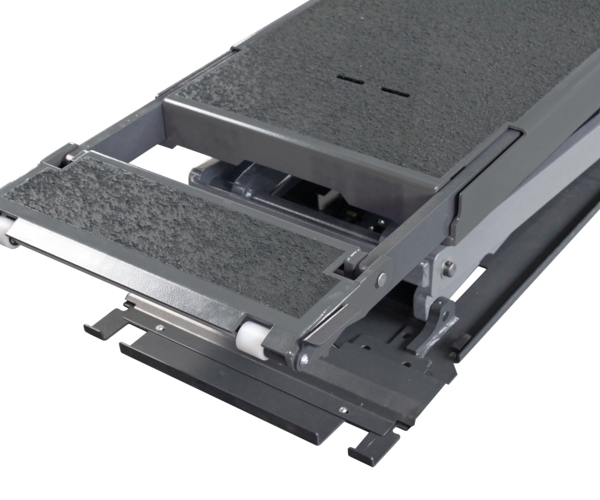

  • Grand confort d'utilisation grâce aux plateaux escamotables en continu - inutile d'ajuster le véhicule
  • Revêtement granulé sur lesplateaux de réception et les extensions pour empêcher le dérapage du véhicule
  • Double sécurité grâce à un système à double vérins de chaque côté des ciseaux
  • Pas de cliquet de sécurité nécessaire et air comprimé superflu
  • Force delevage totale déjà présente dès le niveau inférieur de la levée grâce aux vérins innovants d'assistance au levage
  • Abaissement silencieux dans la position la plus basse grâce à l'élévateur à vitesse différée
  • Déplacement en douceurde la position la plus basse pour un levage délicat du véhicule
  • Bras des ciseaux surdimensionnés pour une haute stabilité latérale
  • Pas de raccords mécaniques entre les ciseaux, éliminant tout risque de trébuchement
  • ARRÊT D'URGENCE simple en cas de panne de courant
  • Laquage par revêtement en poudre de haute qualité:
    • Gris anthracite, RAL 7016 (Plaques de réception, Cadre de sol)
    • Gris fenêtre, RAL 7040 (Ciseaux, Pupitre de commande)
    • Un double revêtement de peinture en poudre protège le cadre au sol de la corrosion


  • Synchronisation entièrement automatique des plateaux et grande sécurité grâce aux capteurs de position des vérins (« Capteur de position linéaire absolue »)
  • Sécurisation des points de cisaillement et d'écrasement par un dispositif d'arrêt CE en série
  • Rampes d'accès plus longues pour les véhicules au châssis surbaissé en option


Matériel fourni :
Pont élévateur à doubles ciseaux, type : TWIN FIV 3.5 A

  • 2 cales de passage
  • Pupitre de commande avec contrôle et groupe hydraulique
  • Interrupteur principal verrouillable
  • Tuyau hydraulique permettant un écart de 2 m entre le pont et le groupe hydraulique
  • Plaque de protection pour les tuyaux hydrauliques
  • Manuel d'utilisation et livret de test
  • Notice de conformité CE
  • Emballage de transport

Téléchargements

Documents de vente

Brochures
Prospectus TWIN
DE EN
Prospectus (Version imprimable) TWIN
DE EN
Fiche Technique
Fiche technique TWIN F IV 3.5 A
DE EN
Fiche technique (Version imprimable) TWIN F IV 3.5 A
DE EN

Documentation technique

Notices d'instructions
Notice d'instructions TWIN F IV 3.0 / 3.5
DE EN FR

Caractéristiques techniques

Caractéristiques techniques :

Capacité portante CE3500 kg
Hauteur de levage max.1920 mm
Durée de levage/abaissement
approx. en fonction de la charge35/35 s
Hauteur de passage105 mm
Largeur des plateaux605 mm
Longueur des plateaux1550 - 2100 mm
Largeur totale (recommandée)1955 mm
Groupe hydraulique2,2 kW
Pression de fonctionnement hydraulique270 bar
Tension d'alimentation3/N/PE 400 V 50 Hz
Fusibles gG16 A
Poids avec emballage approx.900 kg
Dimensions de l'emballage (L x l x H)2100 x 760 x 710 mm
Quantité d'huile hydraulique (non fournie) env.9 l
