TWIN F IV 3.5 U VP 250218

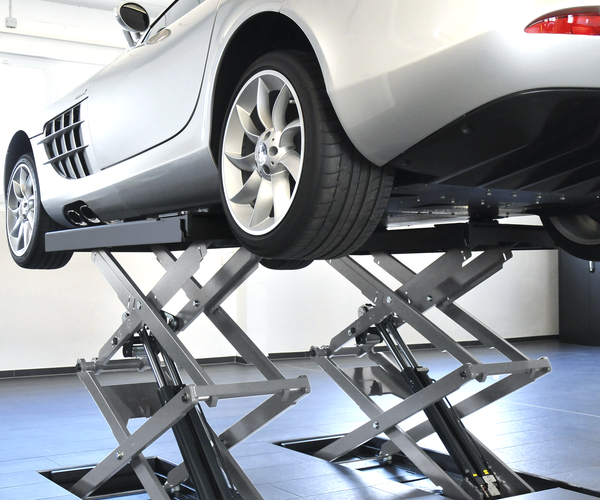

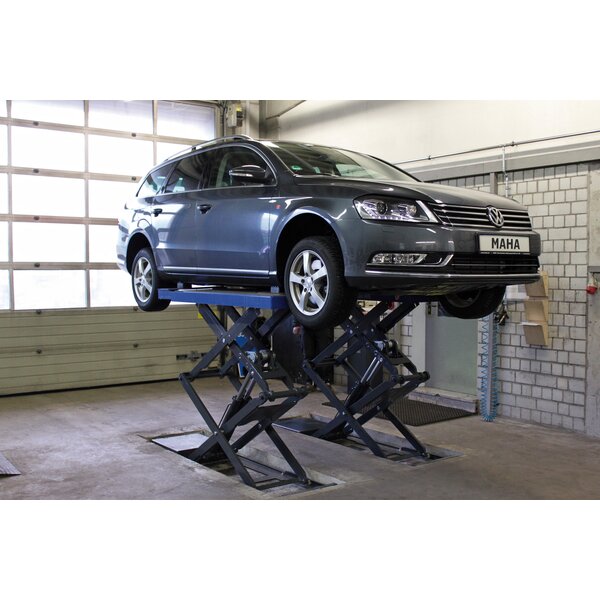

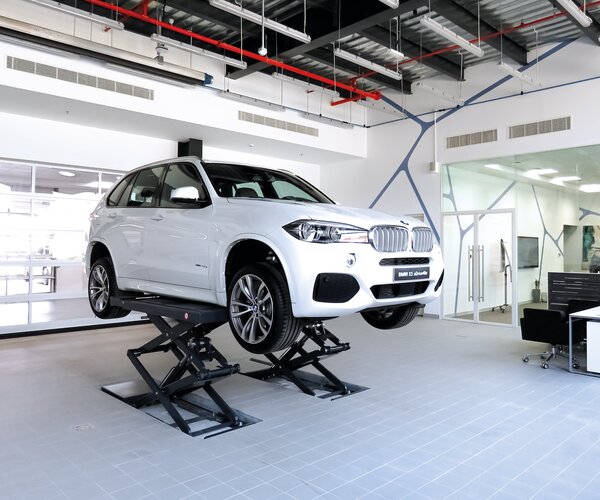

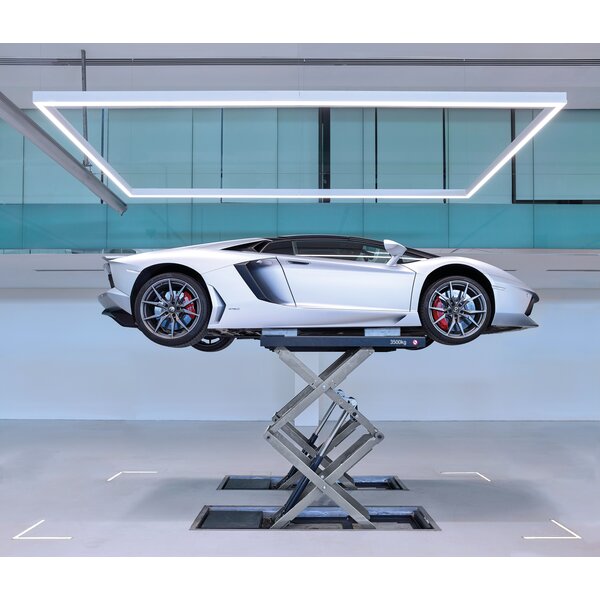

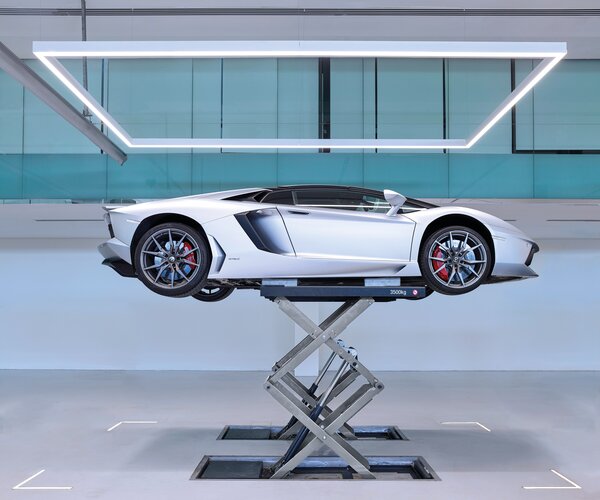

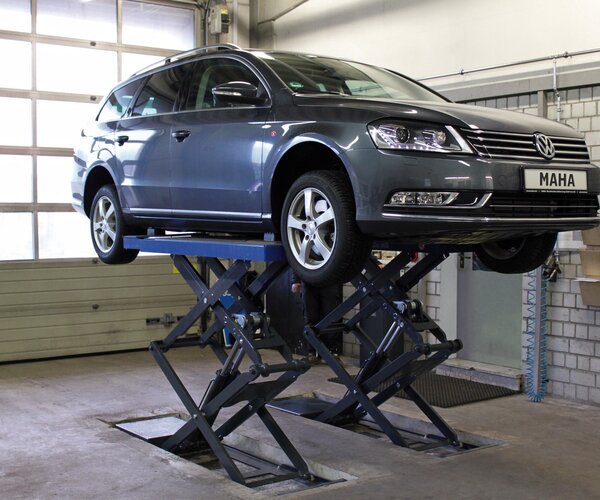

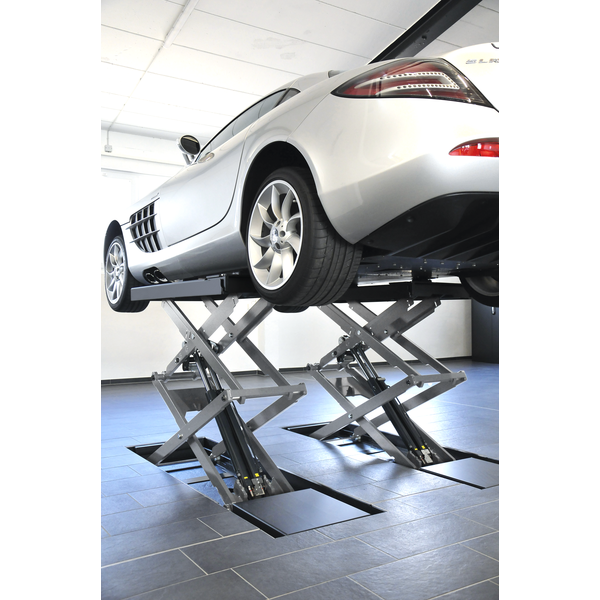

Le pont élévateur à doubles ciseaux TWIN F IV 3.5 U conçu pour une installation sous le niveau du sol permet de lever des véhicules pesant jusqu’à 3,5 tonnes. Il se déplie grâce au innovants vérins d’assistance au levage, il déploie toute sa puissance, même dans les plages de levage les plus basses. De plus, dans les positions basses, il est possible de procéder au levage ou à l’abaissement sans bruit et à vitesse réduite. De plus, les plateaux escamotables en continu garantissent un grand confort d’utilisation, éliminant le besoin d’ajuster le véhicule.

Détails produit / contenu de la livraison

Description :

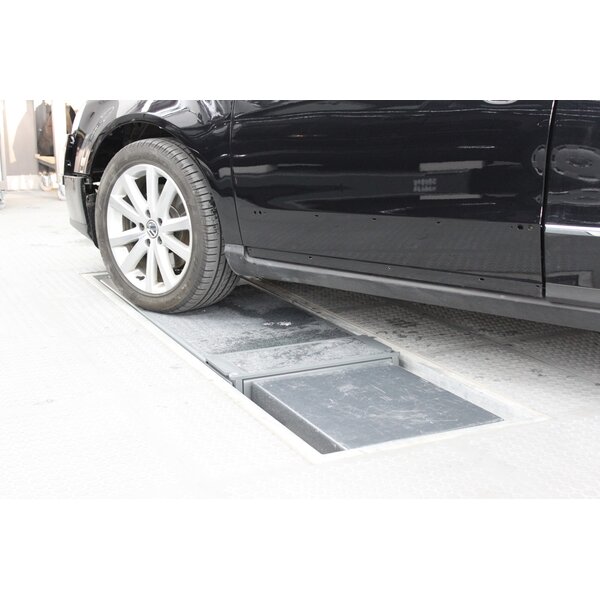

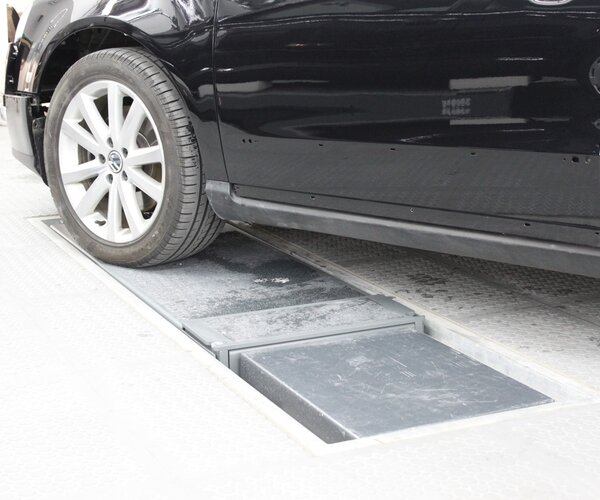

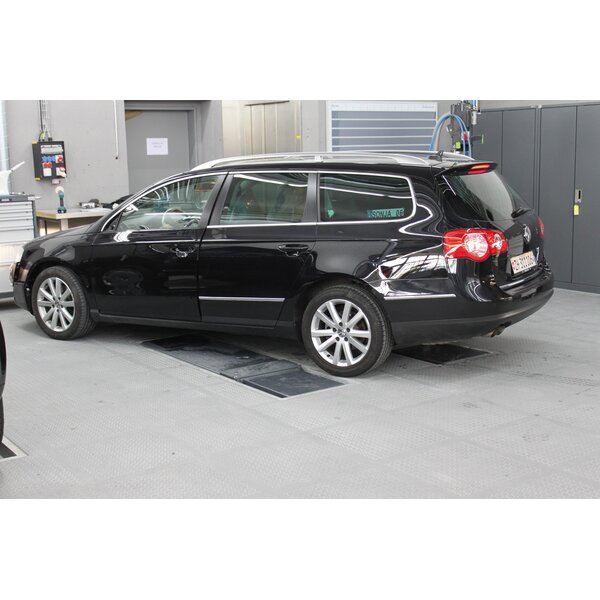

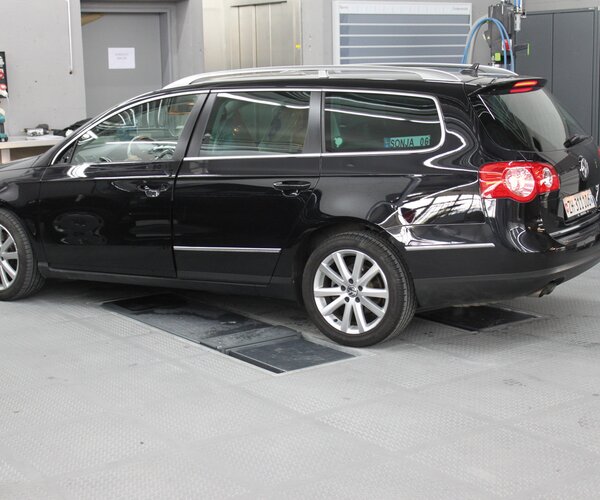

  • Pont élévateur à doubles ciseaux pour montage encastré pour un franchissement facile du pont élévateur sans modules supplémentaires dans la zone de levage

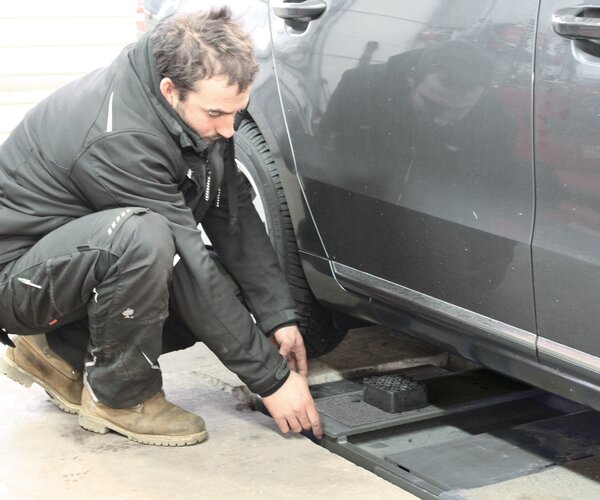

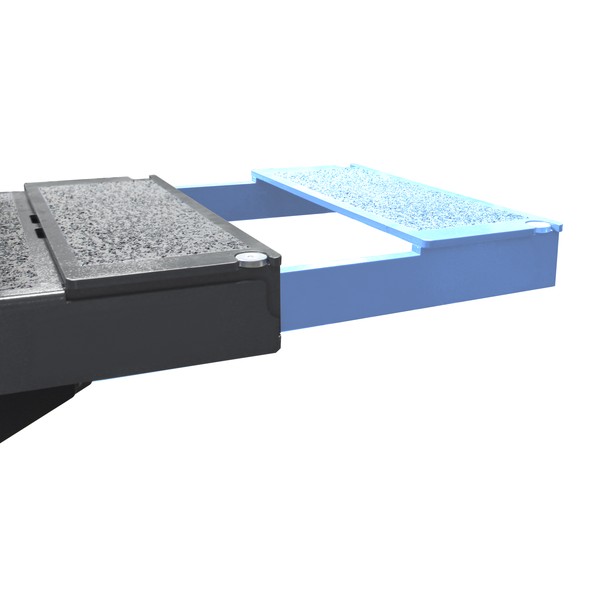

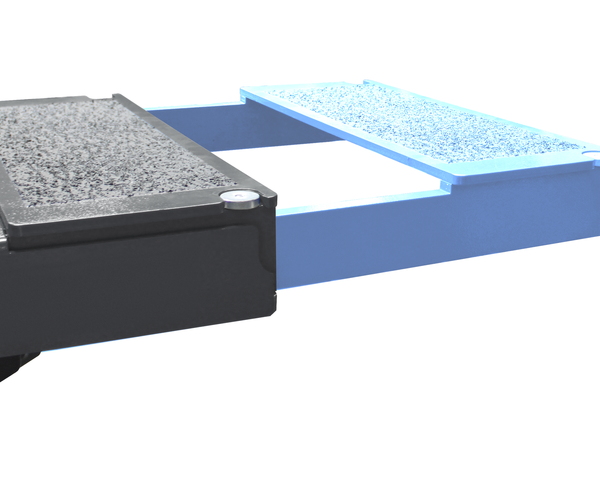

  • Grand confort d'utilisation grâce aux plateaux escamotables en continu - inutile d'ajuster le véhicule

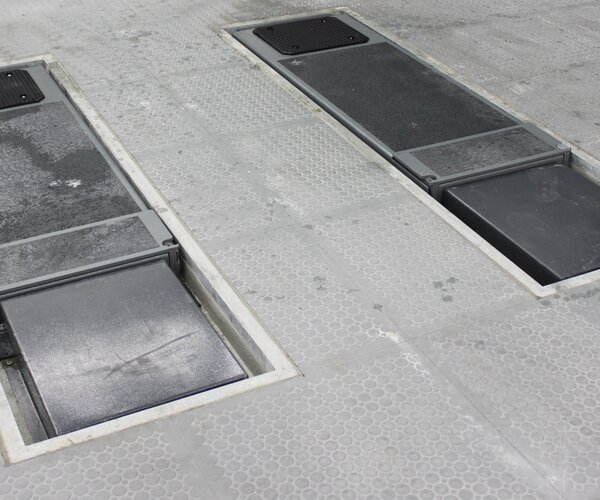

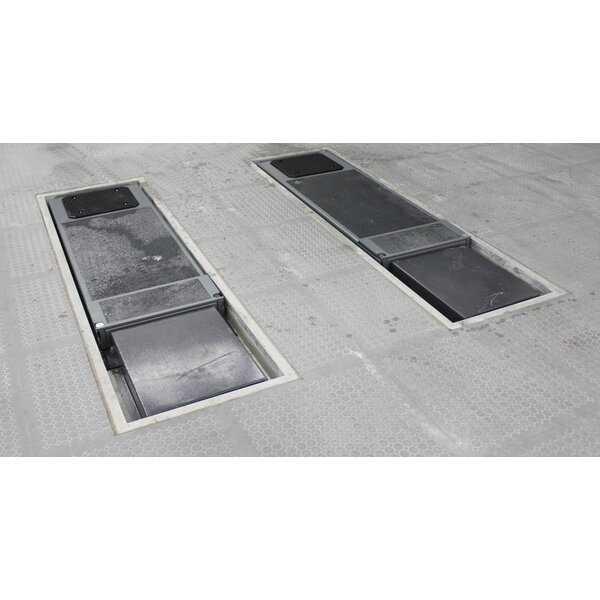

  • Les égaliseurs des fondations permettant de modifier la longueur des plateaux lorsque le pont élévateur est abaissé évitent les pertes de temps lors de la configuration du levage et l'arrêt intermédiaire en quittant le pont élévateur

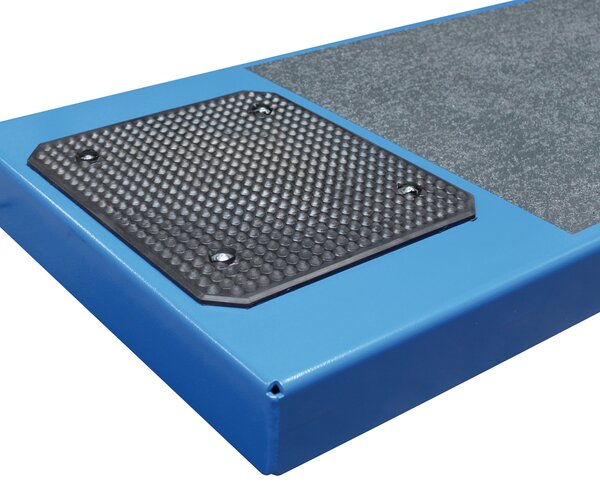

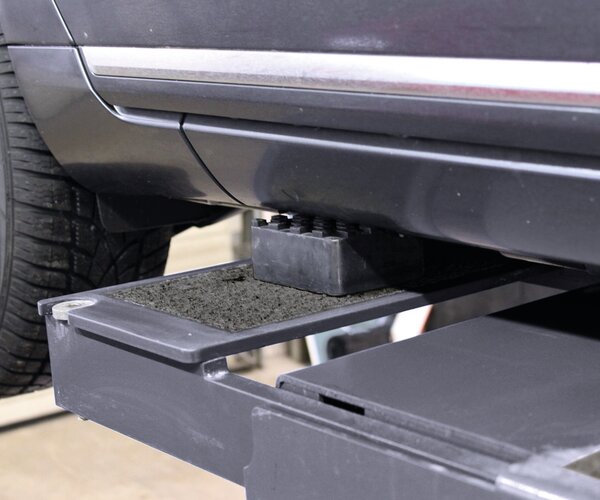

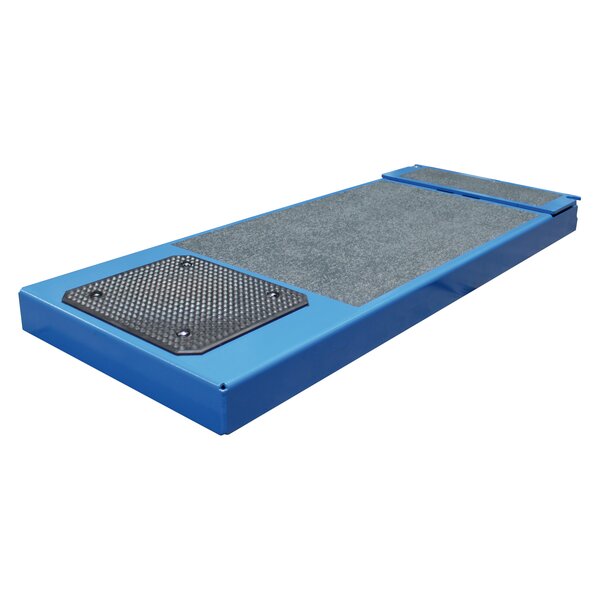

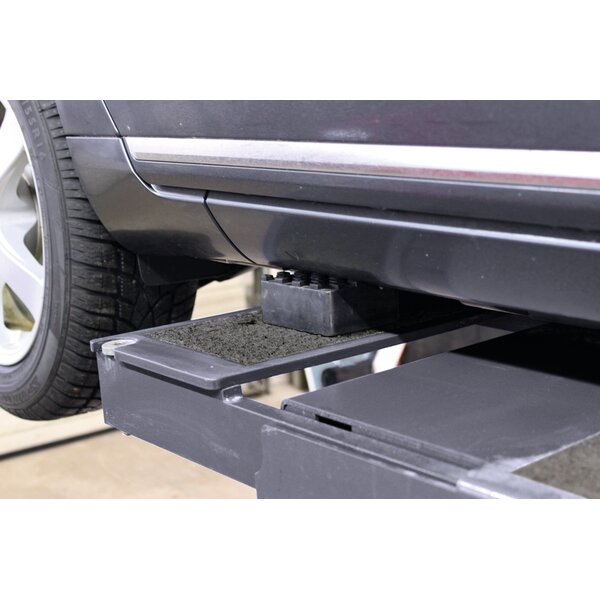

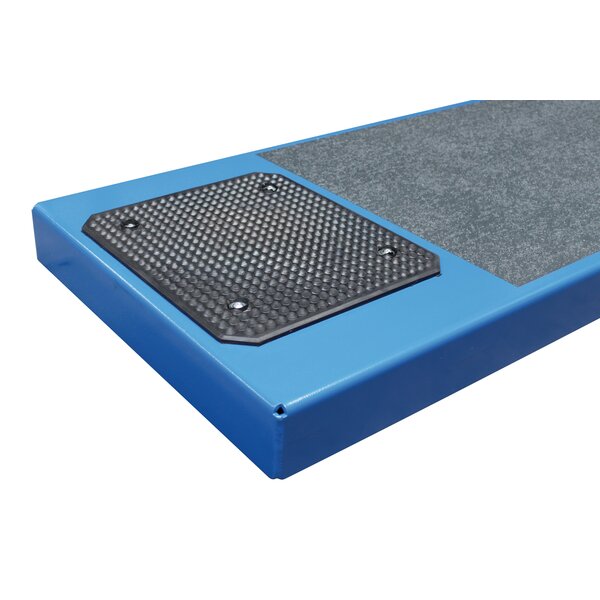

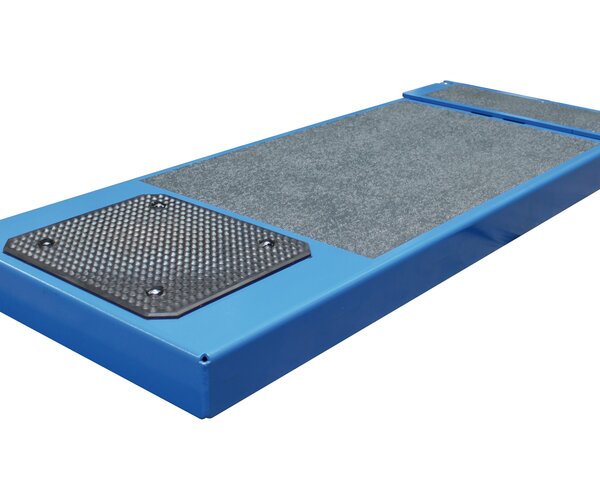

  • Revêtement granulé sur les plateaux de réception et les extensions pour empêcher le dérapage du véhicule
  • Double sécurité grâce à un système à double vérins de chaque côté des ciseaux
  • Pas de cliquet de sécurité nécessaire et air comprimé superflu

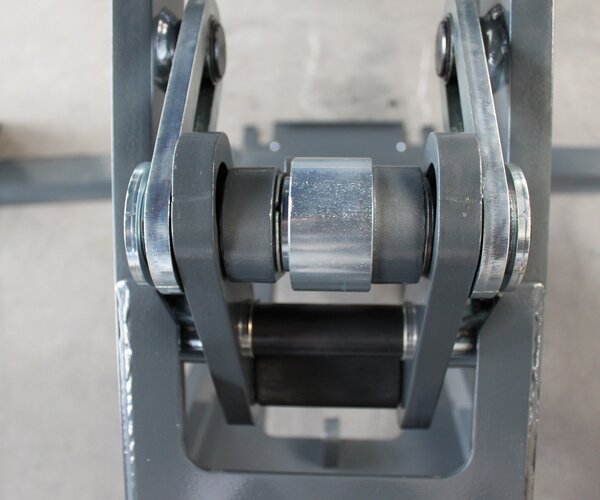

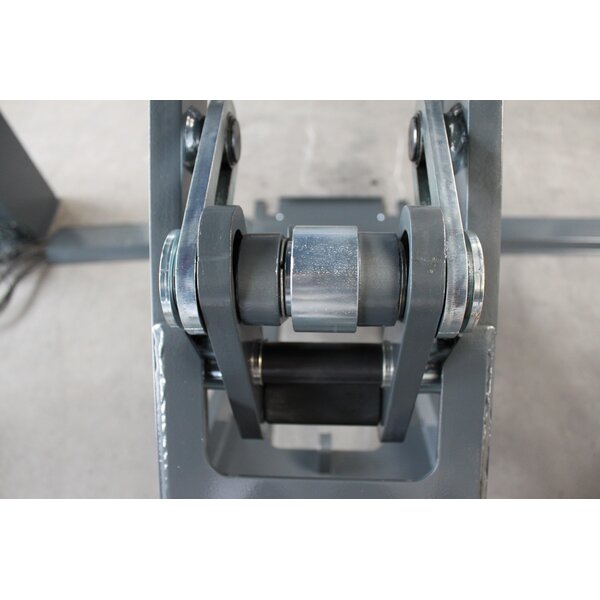

  • Force de levage totale déjà présente dès le niveau inférieur de la levée grâce aux vérins innovants d'assistance au levage
  • Abaissement silencieux dans la position la plus basse grâce à l'élévateur à vitesse différée
  • Déplacement en douceur de la position la plus basse pour un levage délicat du véhicule

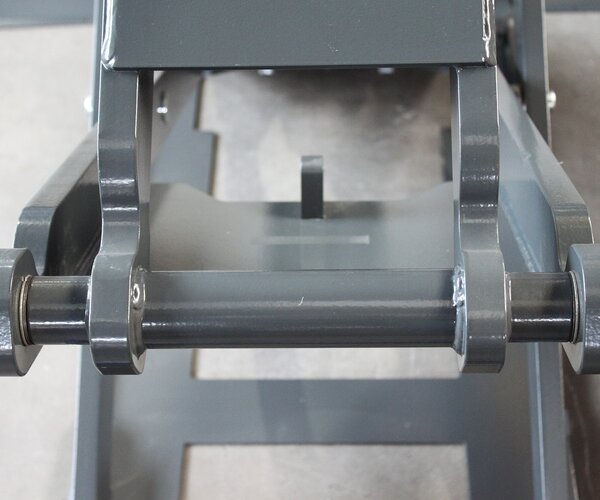

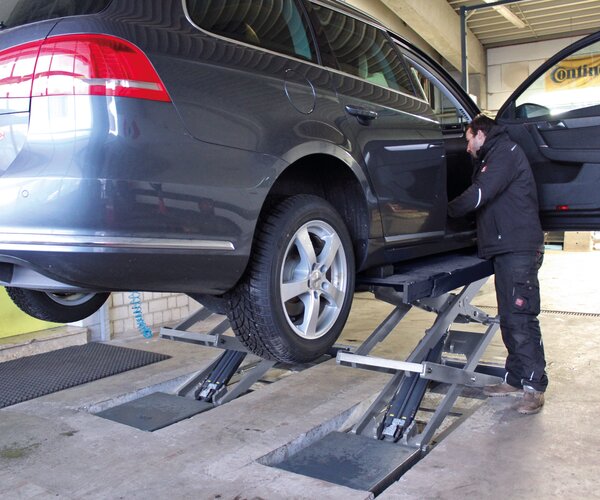

  • Bras des ciseaux surdimensionnés pour une haute stabilité latérale

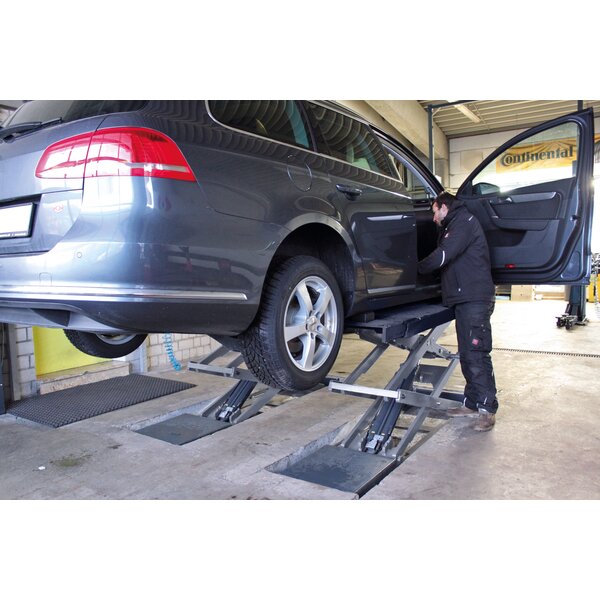

  • Pas de raccords mécaniques entre les ciseaux, éliminant tout risque de trébuchement
  • ARRÊT D'URGENCE simple en cas de panne de courant
  • Laquage par revêtement en poudre de haute qualité :
    • Gris anthracite, RAL 7016 (Plaques de réception, Cadre de sol)
    • Gris fenêtre, RAL 7040 (Ciseaux, Pupitre de commande)
    • Un double revêtement de peinture en poudre protège le cadre au sol de la corrosion

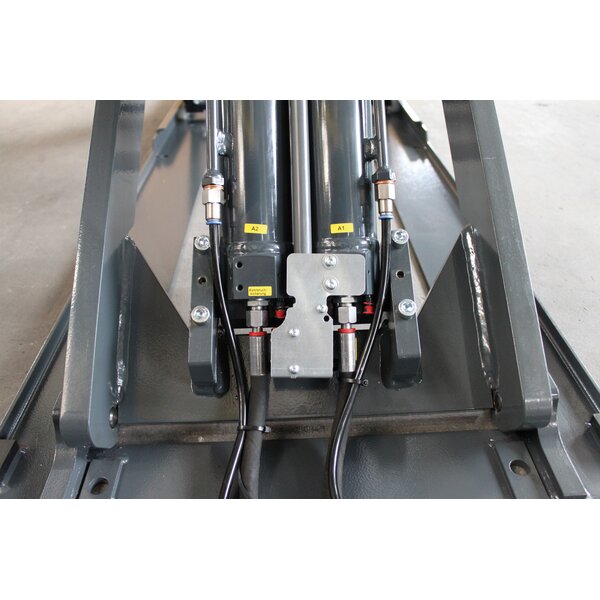

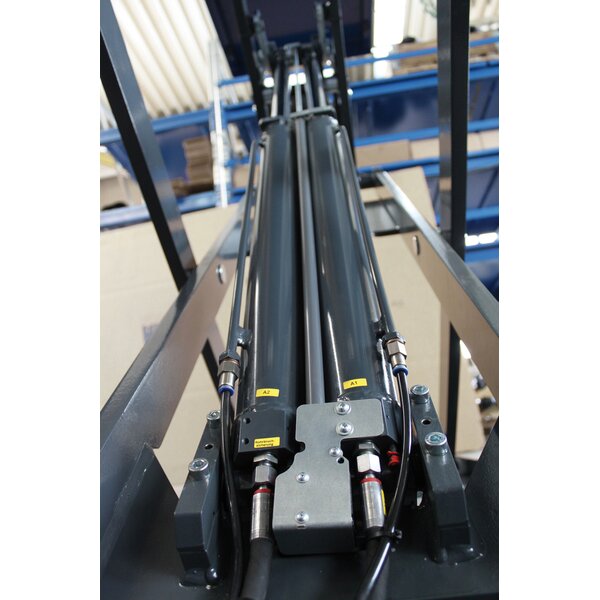

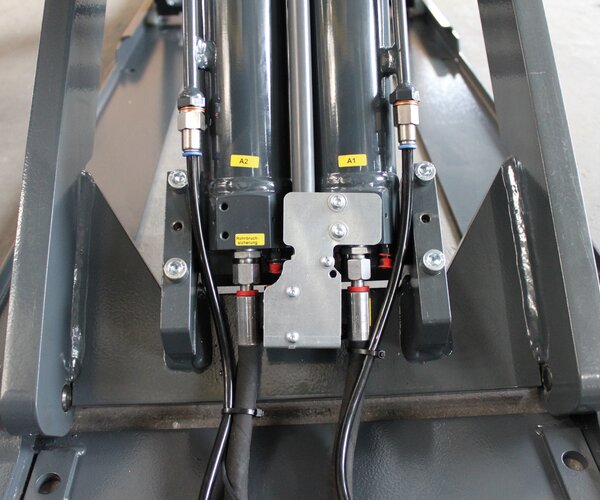

  • Synchronisation entièrement automatique des plateaux et grande sécurité grâce aux capteurs de position des vérins (« Capteur de position linéaire absolue »)
  • Sécurisation des points de cisaillement et d'écrasement par un dispositif d'arrêt CE en série


Matériel fourni :
Pont élévateur à doubles ciseaux, type : TWIN F IV 3.5 U

  • Égaliseurs des fondations

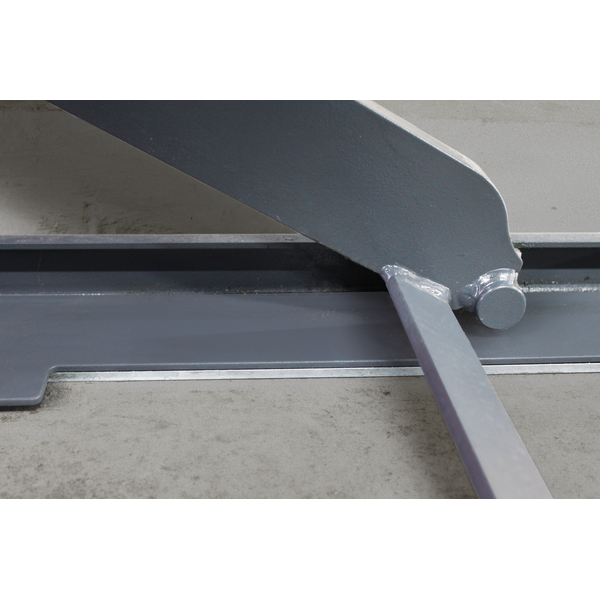

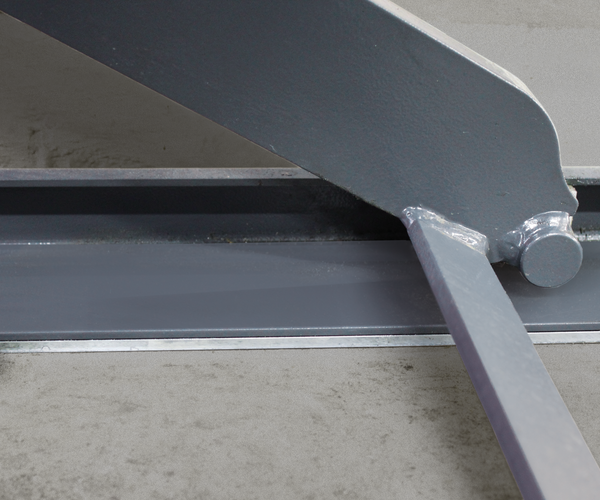

  • Cales galvanisées à chaud pour le cadre
  • Pupitre de commande avec contrôle et groupe hydraulique
  • Interrupteur principal verrouillable
  • Tuyau hydraulique permettant un écart de 2 m entre le pont etle groupe hydraulique
  • Manuel d'utilisation et livret de test
  • Notice de conformité CE
  • Emballage de transport

Téléchargements

Documents de vente

Brochures
Prospectus TWIN
DE EN
Prospectus (Version imprimable) TWIN
DE EN
Fiche Technique
Fiche technique TWIN F IV 3.5 U
DE EN
Fiche technique (Version imprimable) TWIN F IV 3.5 U
DE EN

Documentation technique

Notices d'instructions
Notice d'instructions TWIN F IV 3.0 / 3.5
DE EN FR

Caractéristiques techniques

Caractéristiques techniques :

Capacité portante CE3500 kg
Hauteur de levage max. (àpartir du plancher)1815 mm
Durée de levage/abaissement
approx. en fonction de la charge35/35 s
Profondeur d'encastrement115 mm
Largeur des plateaux605 mm
Longueur des plateaux1550 - 2100 mm
Largeur totale de la fondation (recommandée)2000 mm
Groupe hydraulique2,2 kW
Pression de fonctionnement hydraulique270 bar
Tension d'alimentation3/N/PE 400 V 50 Hz
Fusibles gG16 A
Poids avec emballage approx.900 kg
Dimensions de l'emballage (L x l x H)2100 x 760 x 710 mm
Quantité d'huile hydraulique (non fournie) env.9 l
